フォノイコライザーアンプ内蔵
近年、アナログレコードに郷愁を感じるシニア層を中心に過去の名盤の復刻版が人気を博している他、人気アーティストのアナログレコードによる新譜がリリースされることで、アナログレコードを知らない若い世代の間でもアナログレコードの音の良さを評価する動きが高まっています。

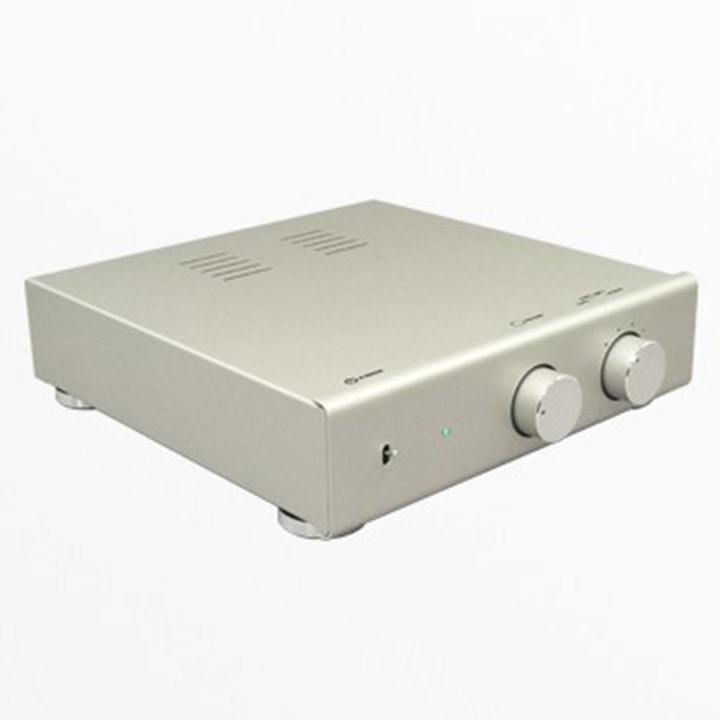

「真空管プリアンプキット（TU-8500）」は、アナログレコードを再生するために必要なフォノイコライザーアンプを搭載し、レコードプレーヤーを直接接続できる真空管プリアンプです。アナログレコードの持つ音の良さを引き出す真空管アンプで、豊かな音楽の楽しみ方を提案いたします。
主な特徴
- フォノイコライザーアンプを搭載しており、アナログプレーヤーを接続することでレコード再生が可能
イコライザーアンプは音質を重視したCR型を採用、カートリッジはMM型/MC型どちらにも対応
- イコライザーアンプ部はローノイズ選別品のOPアンプを採用(ソケット式で他のOPアンプに交換も可能)
- フラットアンプ部は真空管12AU7(ECC82)を使用し、利得は約3倍と1倍の切り替えが可能
- 電源には低漏洩磁束のRコアトランス、B電源にはFETリップルフィルターを採用、また真空管を直流点灯することによりハムノイズを徹底的に抑えています
- カップリングコンデンサは大型のものに交換ができるようスペースを確保
- サイズ、デザインは弊社のパワーアンプ「6L6GCシングル真空管アンプキット[TU-8200]」にベストマッチ
- 電源は、海外でも対応できるよう、4つの電源電圧帯に対応可能な電源トランスを装備(組み立て時に選択)

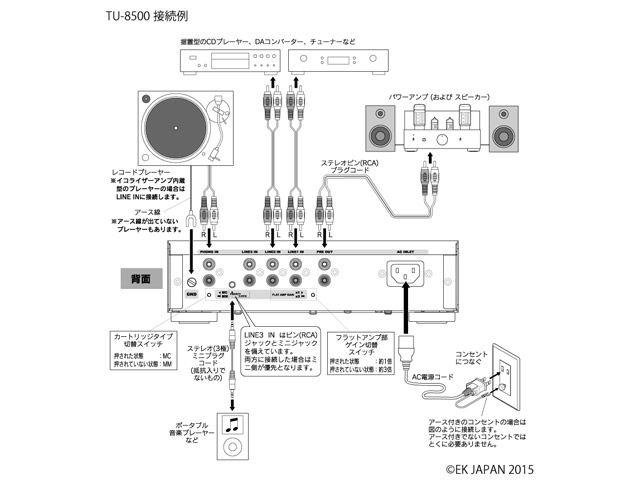

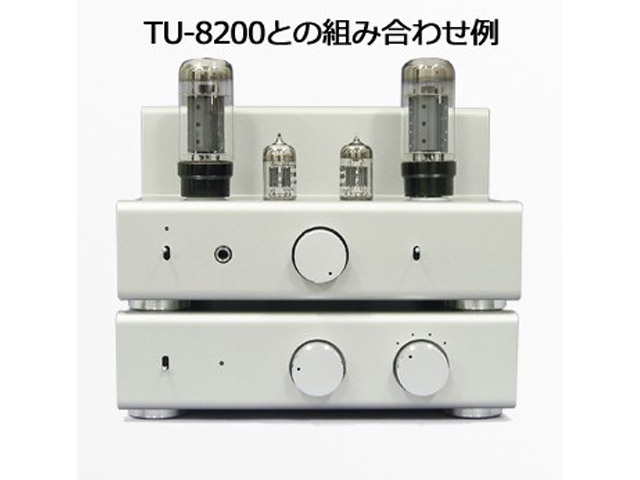

TU-8500接続例とTU-8200との組み合わせ例
TU-8500 製品仕様
| サイズ | 252(W)×270(D)×73(H)[mm](突起部含む) |
|---|
| 重量 | 約3.1kg (完成時、電源コード含まず) |
|---|
| 使用真空管等 | 12AU7(ECC82)×2本
OP-AMP:NJM2068DD×2本 |
|---|
| 入力端子 | RCAジャック4系統（PHONO、LINE1～3）
3.5mmステレオジャック1系統（LINE3の優先入力）×1 |
|---|
| 出力端子 | RCAジャック1系統（PRE OUT） |
|---|
| 電源電圧 | AC100V 50/60Hz IEC規格3Pインレット式
※組み立て時に115V, 200V, 230V仕様に変更可能 |
|---|
| 定格消費電力 | 8W |
|---|
| 工作時間 | 4～5時間程度 |
|---|
| 対象年齢 | その他一般 |
|---|
| はんだ付け | あり |
|---|
| 組立に必要な工具 | ドライバー（プラス）、ニッパー、ラジオペンチ、はさみ、はんだごて |
|---|
フラットアンプ部仕様
| 利得 | 3.1倍(9.8dB)/1.15倍(1.2dB) |
|---|
| 周波数特性(-3dB) | 2Hz～70kHz/2Hz～280kHz |
|---|
| SN比(IHF-A) | 122dB/129dB |
|---|
| 最大出力電圧 | 22Vrms (1kHz) |
|---|
イコライザーアンプ部仕様
| 対応カートリッジ | MM (LOW)/MC (HIGH) 背面スイッチにより切り替え |
|---|
| 利得(1kHz) | [MM]37dB/[MC]63dB |
|---|
| SN比(IHF-A) | [MM]108dB/[MC]88dB |
|---|
| 入力抵抗 | [MM]50kΩ/[MC]100Ω |
|---|
| 最大出力電圧 | 7.4Vrms (1kHz) |
|---|
※製品仕様その他は、予告なく変更する場合がございます。
