計測制御プログラマー

モデル:4562179394787

メーカー: ヴイストン株式会社

1,944円(税込)

※数量は半角数字で入力してください

低価格と使いやすさを追求したプログラミング教材


計測制御プログラマーは、中学技術家庭科の「計測と制御」を学習するための学習教材です。本体とPCをUSBで接続し、専用ソフトウェア「ビュートビルダーP」で、ブザーやLEDをコントロールするプログラムを作成したり、本体に搭載したセンサで、温度・明るさ・ボタンのON/OFF・時間を計測することが出来ます。

価格は、マイコンを搭載したプログラミング教材としては破格の1,800円(税抜)を実現、また、PCとの接続も、認識用のドライバーソフトなどをインストールする必要が無く、USBメモリなどで必要なデータをPCにコピーするだけで簡単に扱えます。



小さな基板に多くの機能を満載、様々な用途で使用可能


23×12×68[mm]の小さな基板上に、ボタン・温度センサ・照度センサなどの入力、LED ・ブザー・デジタル出力(要拡張)などの出力、及びタイマー機能を備えています。

これらを使って、節電ブザー(温度センサとブザーを利用)、ラーメンタイマー(タイマー機能とブザー・LED)、電子オルゴール(明るさセンサとブザー)など、非常に身近なところで使える動作をプログラムすることもできます。



フローチャート形式で簡単にプログラミングが可能

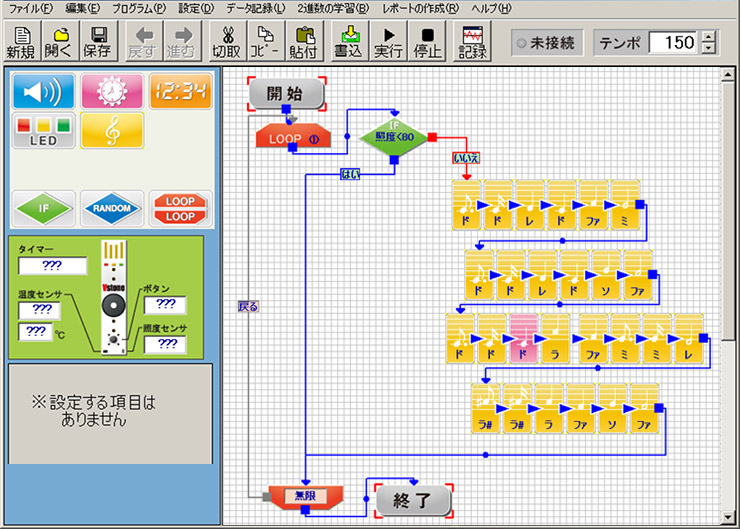

専用のプログラミングソフトウェア「ビュートビルダーP」は、フローチャート形式でプログラミングできるソフトウェアです。操作はほぼ全てマウスのみで行い、初心者でも直感的にプログラムを作ることが出来ます。

作成したプログラムは、本体をPCと接続して書き込むことで実行できます。プログラムの実行は、本体をPCに接続した状態で、プログラムの進み具合を確認しながら出来るほか、一度書き込んだプログラムを本体に記憶させられるので、PCから外した状態で好きな場所でプログラムを実行できます(本体単独でプログラムを実行する場合は単四乾電池が1本必要です)。

計測制御プログラマ本体は、PCのUSBポートに接続します。本体はHIDデバイスとして、専用のドライバなどをインストールせずに認識できるので、学校用PCなどソフトウェアのインストールに制限がある環境でも問題なくご利用できます。
ソフトウェア「ビュートビルダーP」も、必要ファイルをUSBメモリなどでフォルダごとコピーするだけで動かすことが出来るので、本製品を使うためにPCに何かソフトウェアをインストールする必要はありません。

その他、ビュートビルダーPには、センサの数値を折れ線グラフで表示しつつPC内に長時間記録する「ログ機能」や、LEDを使った2進数の学習が可能な「ビット学習機能」、作成したプログラムに日付・学年・コメントなどを入れて印刷できる「レポート機能」など、学習に便利な様々な機能を搭載しています。






夏休みの自由研究。工作にもオススメ!


製品ページよりダウンロード可能なサンプルプログラムを使用することで、電子オルゴールとして使用できる他、自作のメロディーやタイマー機能を組み合わせることで、 オリジナルの作品を制作することができます。



オルゴール オルゴール

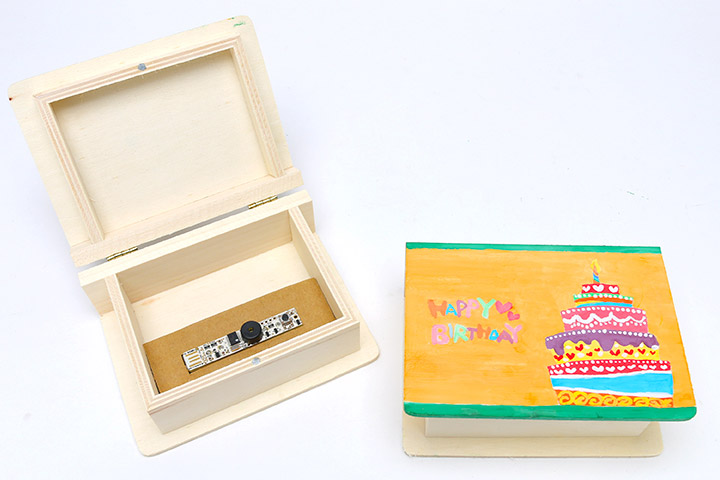

作例1:サプライズオルゴール
100均の木箱+水性絵具+製品形状にくり抜いた段ボール
制作時間:約40分

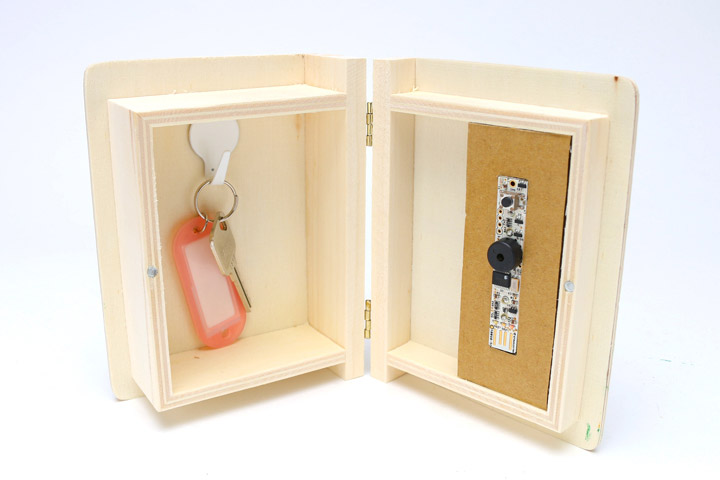

作例2:小物入れオルゴール
100均の木箱+水性絵具+製品形状にくり抜いた段ボール
制作時間:約40分
オルゴール オルゴール
サンプルプログラム(Happy Birthday Ver.) 木箱


オルゴール作成例(デコパージュ)


専用ソフトとオルゴールにすぐに活用できるサンプルプログラムはこちらからダウンロードできます。


プログラミングソフト「ビュートビルダーP」(インストール不要版)
プログラミングソフト「ビュートビルダーP」(インストール版)

音楽演奏・光センサオルゴールサンプル「カノン」
音楽演奏・光センサオルゴールサンプル「さくら」
音楽演奏・光センサオルゴールサンプル「われは海の子」
音楽演奏・光センサオルゴールサンプル「ハイホー」
音楽演奏・光センサオルゴールサンプル「蛍の光」
音楽演奏・光センサオルゴールサンプル「オーラリー」


オルゴール作成例(3分タイマー)

1分経過するごとにLEDの色が変化します。落し蓋として計測制御のケースも自作してみました!






■計測制御プログラマー 製品仕様

サイズ23×12×68mm (H×W×D)
重量約18g(電池搭載時)
アウトプットLED×3(赤・黄・緑)、圧電ブザー、デジタル出力
搭載センサ温度センサ、照度センサ
制御方法WindowsPC用ソフトウェア「ビュートビルダーP」
電源単4乾電池 1本(別売)
付属品USB延長ケーブル(接続用)



-------------------------------------------------------------------
弊社技術スタッフが本製品について色々解説しております。
よろしければ参考に下記ご覧くださいませ。

技術的小話【その98】簡単! 多機能!! 超低価格!? 計測制御プログラマー

技術的小話【その99】計測制御プログラマー ビュートビルダーPで簡単プログラミング

技術的小話【その100】計測制御プログラマーで信号機を再現

技術的小話【その101】ランダムブロックでルーレットを作ってみた

※こちらの内容に関する質問等はお受けしておりません。
-------------------------------------------------------------------


 よくあるご質問


計測制御プログラマーをPCのUSBポートに接続しても、ビュートビルダーPでは未接続のまま、表示が切り替わりません

1:本体を裏表反対にしてPCやUSBケーブルに接続していないかご確認ください。
2:USB接続を監視する常駐ソフトの影響で、接続ができない場合があります。下記の手順を参照し、常駐ソフトを終了してください。
●Windows XP の場合
1.【スタート】-【ファイル名を指定して実行】をクリックします。
2. 名前の欄に「msconfig」と入力し、【OK】をクリックします。
3.【全般】-【スタートアップオプションを選択】を選択します。
4.【スタートアップの項目を読み込む】のチェックを外し、【OK】をクリックします。
5. パソコンを再起動します。
以上で操作は完了です。
※上記作業を行った場合、一時的に常駐ソフトが起動しなくなります。元に戻すには上記手順の3.の操作の際、【全般】-【通常スタートアップ】を選択し、【OK】をクリックしてください。Windowsを再起動すると、元の状態に戻ります。

●Windows Vista/7 の場合
1.【スタート】ボタンをクリックします。
2.【検索の開始】に【msconfig】と入力して【Enter】キーを押します。
3.【システム構成】のウィンドウが表示されます。
4.【スタートアップ】タブをクリックします。
5. 停止させたいソフトの【チェックボックス】をクリックして、チェックマークを外して【OK】ボタンをクリックします。
6.【再起動】ボタンをクリックし、パソコンを再起動します。
※終了したソフトウェアは、Windowsを再起動すると起動します。ソフトウェアの機能を停止、または無効にした場合は、ソフトウェアによって再起動後も機能を停止したままのものがあります。その場合は、必要に応じて機能を元に戻してください。
※NEC「ワンタッチスタートボタン」、ELMO「IMAGE Mate Accent」などが有効の場合、接続がうまくいかないということがありました。また、タスクトレイに常駐しているボイスレコーダーのユーティリティを終了すると改善されたという報告もありました。

●Windows 8/8.1/10 の場合
1.【スタート】ボタンを右クリックします。
2.【タスクマネージャー】をクリックします。
3.【タスクマネージャー】のウインドウが表示されるので、ウインドウ左下に表示されている【詳細】の左側にあるボタンをクリックします※ウインドウ左下に【詳細】ではなく【簡易表示】と表示されていた場合、この工程は無視します。
4.【スタートアップ】タブをクリックします。
5. 停止させたいソフトを選択し、ウインドウ右下に表示されている【無効にする】ボタンをクリックします。
6.【再起動】ボタンをクリックし、パソコンを再起動します。
※終了したソフトウェアは、Windowsを再起動すると起動します。ソフトウェアの機能を停止、または無効にした場合は、ソフトウェアによって再起動後も機能を停止したままのものがあります。その場合は、必要に応じて機能を元に戻してください。


本体をPCに接続してボタンを押し通信を開始させますが、センサの値がまったく変わらなくなったり、「ボタンを押してください」の状態に勝手に切り替わります

本体の通信中に動かしたり触ったりすることで、通信が不安定になりそのような状態になる場合があります。この場合、もう一度本体を抜き差ししてください。


USBケーブルで接続すると、通信が不安定になります

USBケーブルの種類や使用頻度によっては、ロボットとの接続部が緩くて通信が不安定になる場合があります。ケーブルの接続部の金具を指で若干内側に折り曲げると、緩み・接触不良が改善する場合があります。詳細な手順は下記資料をご参照ください。
USBケーブルの接触改善方法(PDF)


電池を逆に差し込んだら動かなくなってしまいました

本体基板の破損については有償での修理対応となります。
お手数ですがまずはinfodesk@vstone.co.jpまでお問い合わせください。


LED・ボタン・ブザーなどが取れてしまいました

本体基板の破損については有償での修理対応となります。
お手数ですがまずはinfodesk@vstone.co.jpまでお問い合わせください。


どのくらいの長さのプログラムを書き込むことが出来ますか?

本体に書き込めるプログラムはデータのサイズの上限がありますが、使用する命令によってサイズが異なるため、ブロックの数の上限は決まっていません。参考までに、音楽のブロック、及び時間を指定したLEDブロックの場合、42個まで書き込むことが出来ます。


学校のパソコンでソフトウェアがうまく起動しません

ビュートビルダーPのフォルダをデスクトップに置いた場合、PCの設定やセキュリティによりソフトウェアが起動出来ない場合があります。フォルダを置く場所をCドライブ内やその他の場所に変更し、再度ソフトウェアを実行してください。


Windows2000で正しく動作しません

1:Release3以前のビュートビルダーPではWindows2000で動作しない可能性があります。Release4以降のビュートビルダーPをダウンロードしてお使いください。
2:お使いのPCにgdiplus.dllというDLLファイルがない場合正しく動作しません。Release4以降のビュートビルダーPをダウンロードすると、中に「gdiplus」というフォルダがあり、その中にgdiplus.dllが入っているので、そのファイルをソフトの実行ファイルと同じフォルダにコピーしてください。


PCに接続して使用すると、LEDが全て常時点灯状態になります

一部のPCでは、接続中に本体のLEDが全て常時点灯状態になる場合があります。ダウンロードページより最新のファームウェア(バージョン5.0以降)をダウンロードして、本体に書き込んでみてください。
