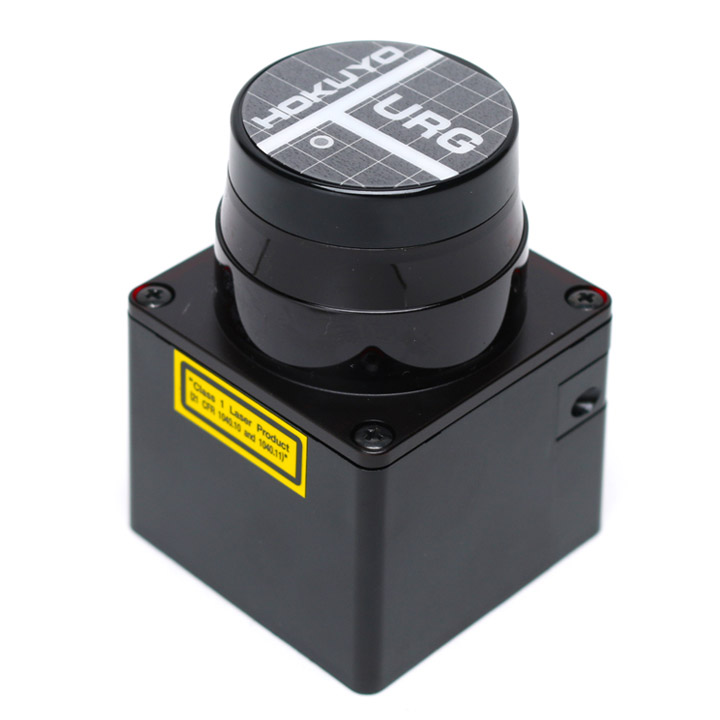

URG-04LX-UG01 レーザー測域センサ
  • URG-04LX-UG01 レーザー測域センサ
  • URG-04LX-UG01 レーザー測域センサ
  • URG-04LX-UG01 レーザー測域センサ

URG-04LX-UG01 レーザー測域センサ

モデル:URG-04LX-UG01

メーカー: 北陽電機

104,500円(税込)
付与ポイント:1045pt

在庫数: 4点

USBバスパワーで動作する、レーザを用いた測域センサ

超軽量(160g)、省電力(2.5W)でありながら、広い測距エリア(5600mm×240°)と高い測距精度(±30mm、1,000mm以上で距離の±3%以内)をもち、ロボットなどに搭載するレンジファインダに適しています。
角度分解能は0.352°です。
自律移動ロボットの学習や研究など、教材として幅広い分野に使用可能です。

主な特徴

  • USBバスパワーにより簡単接続
  • 測距データを直接出力
  • 超小型、超軽量、省電力

製品仕様

サイズ50(W)×50(D)×70(H)[mm]
重量160g
電源電圧DC5V±5%(USBバスパワー)
消費電流500mA以下(但し起動時は約600mA以下)
光源半導体レーザ λ=785nm(FDA レーザ安全クラス1)
測距範囲
  • 距離:0.02~5.6m
  • 角度:240°
検出物体白色紙70平方mm以上
測距精度
  • 0.06~1m:±30mm
  • 1~4m:距離の3%
繰返し精度0.06~1m:±10mm
測距分解能約1mm
角度分解能ステップ角:約0.36°(360°/1,024分割)
光軸径約φ40mm以下(距離4mにおける参考値)
走査時間100ms/scan
インターフェイスUSB1.1/2.0(Full Speed) (USB mini Bタイプコネクタ)
通信仕様専用コマンド(SCIP2.0)
表示灯電源表示灯(緑)
接続専用ケーブル(別売)
使用周囲照度太陽光:10,000lx以下
使用周囲温度-10~+50℃(保存時-25~+75℃)、但し結露・氷結しないこと
使用周囲湿度85%RH以下、但し結露・氷結がないこと
耐振動複振幅1.5mm 10~55Hz X,Y,Z各方向 各2時間
耐衝撃196m/s2  X,Y,Z各方向 各10回
絶縁抵抗10MΩ、DC500Vメガー
保護構造光学面:IP64(IEC規格)、ケース部:IP40(IEC規格)
騒音25dB以下

※製品仕様その他は、予告なく変更する場合がございます。

注意事項

※本製品は屋内専用です。屋外でのご使用は、上記仕様を満たさない場合があり、太陽光など強い光を直接受けた場合は誤出力する場合があります。

※本製品は安全機器としてはご利用いただけません。

※環境形状の認識など、高い測距精度を必要とする研究には、URG-04LX(距離精度±10mm)をお使いください。

※北陽電機(株)製品の利用目的について。北陽電機製品が大量破壊兵器、人類を殺傷する目的を持つ武器・装置、またそれに関連する技術等へ使用の恐れがある場合、もしくは使用が判明した場合は、日本国法の外国為替および外国貿易法/輸出貿易管理令に準拠し販売を差し止めることがあります。また、製品の輸出に関しては、国際的な平和や安全を維持するために、同法/輸出貿易管理令に準拠した手続きを行います。
