RS304MD-FF バルク(箱なし)版
  • RS304MD-FF バルク(箱なし)版
  • RS304MD-FF バルク(箱なし)版
  • RS304MD-FF バルク(箱なし)版
  • RS304MD-FF バルク(箱なし)版

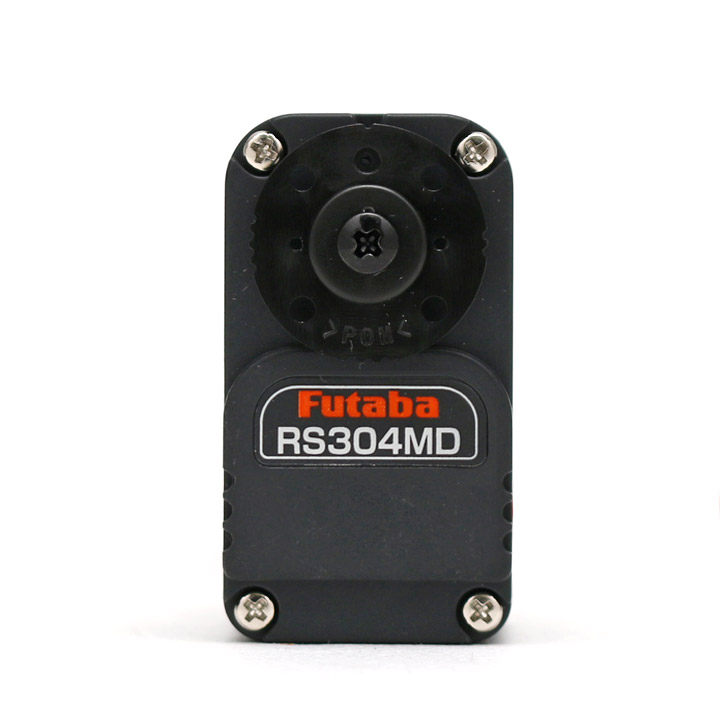

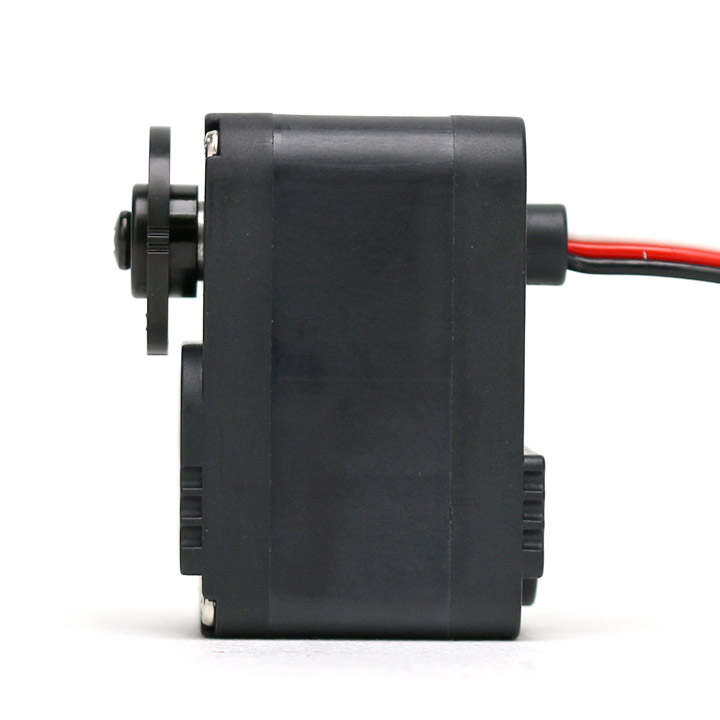

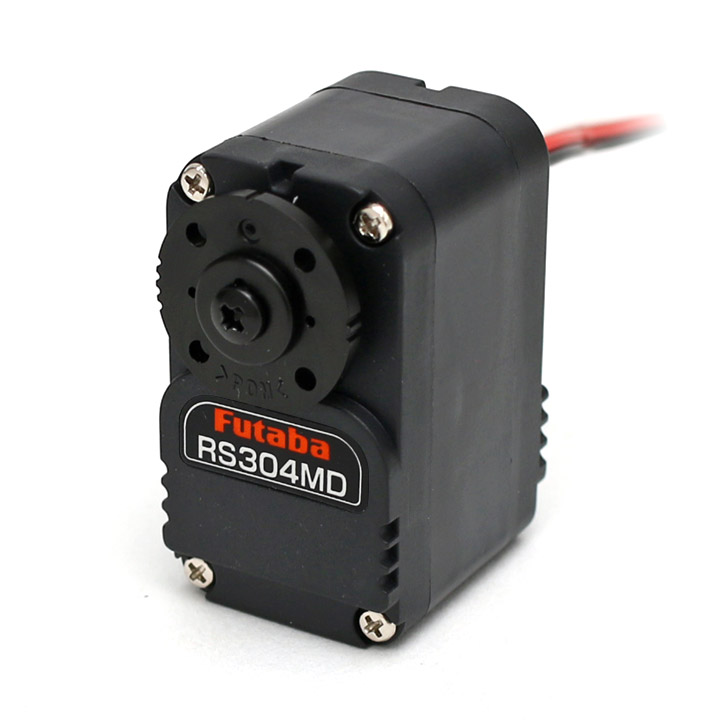

RS304MD-FF バルク(箱なし)版

モデル:tsp80008

メーカー: FUTABA(双葉電子工業)

3,344円(税込) 2,351円(税込)
割引: 30%OFF
付与ポイント:23pt

樹脂ギヤ採用 小型軽量サーボ

「RS304MD-FF」は、双葉電子工業製のTTLコマンド方式、PWM方式の両方に対応したロボット用サーボです。

※こちらの商品は新品・未使用のバルク品(箱、説明書なし)となります。
商品内容は、サーボ本体、サーボホーン、フリーホーンとなり、外箱、取扱説明書は付属いたしません。
商品の仕様としては通常パッケージ商品と同様で、新品・未使用状態でございます

デアゴスティーニ・ジャパンの「週刊ロボゼロ(ROBO-XERO)」で製作するロボットの補修用などにもおすすめです。

システム構成/接続例

サーボモーター_双葉電子_RS304MD接続例
ロボットサーボ用プロセッシングユニットRPU-10

RPU-10を用いた接続

RPU-10を使用する場合は、RSC-U485を使用する場合の接続と同様の接続構成となります。(RSC-U485がRPU-10に置き換わるだけです)
PCとRPU-10はRPU-10に付属のRS232C接続ケーブルにより接続されます。
PCにRS232Cポートが無い場合は、市販のUSB-RS232C変換器をご利用ください
(機器によってはご使用になれないUSB-RS232C変換器もあります。
USB-RS232C変換器の詳細については各製品のメーカーにお問合せください)

◆RPU-10 (ロボット用プロセッシングユニット)

Arduinoからコマンド方式サーボを制御

Arduinoについて、メーカーよりコマンド方式サーボを制御した例が紹介されています。

※下記はメーカーページへのリンクです。

※Arduinoの開発環境はver.1.0.2 、Arduino UNO R3にて動作を確認しています。
※本資料はあくまで作例であり、内容・動作についての保証は致しかねます。

製品仕様

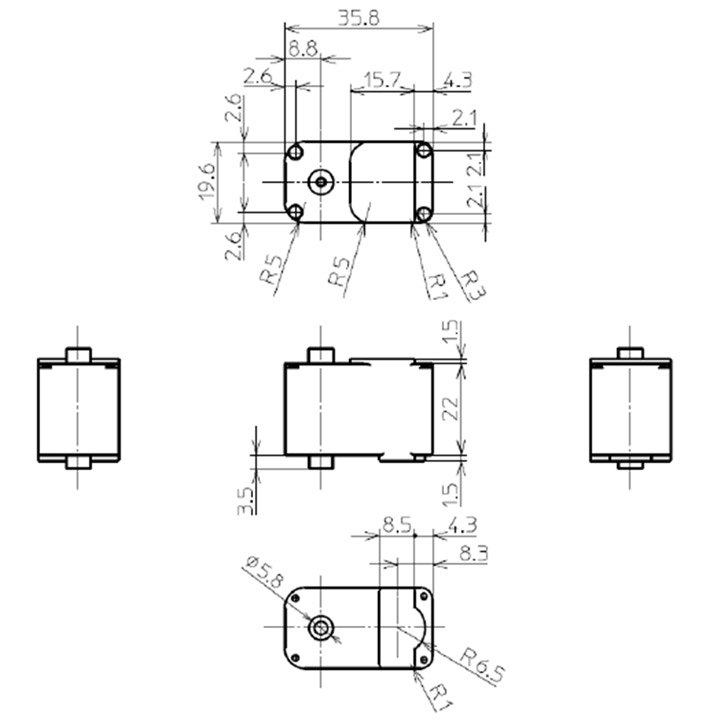

サイズ19.6(W)×35.8(D)×25.0(H)[mm]
重量約21g
トルク5.0kg-cm(7.4V時)
動作速度0.16sec/60°(7.4V時)
電源電圧4.8V〜7.4V
可動範囲300°
制御方式TTLコマンド方式(最大230.4kbps)/PWM方式(560?2480μs)

※製品仕様その他は、予告なく変更する場合がございます。
