100mmダブルプラスチックオムニホイール(ベアリングローラー)(14041)

5,133円(税込)

  • モデル: 4562179395999
  • メーカー: Nexus robot

カートに入れる:

 通販とヴイストン ロボットセンターにて好評発売中です。


本製品は前後左右に自在に回転が可能なオムニホイールです。
様々な使用環境に対応可能なローラーが搭載されていますので、通常の車輪の代替としてはもちろん、ローラーを利用して横移動も可能です。
ゴム製ローラーを搭載したことにより、高い制御性能を得ることができます。
ロボット工学分野での応用、台車・運送コンベヤー、さらには旅行かばんなどにもお使いいただけます。

特徴:
● 全方位移動および回転が可能
● 方向制御やライントレース用途に好適
● 迅速な回転制御
● 高精度なローラー取り付け
● 注油などのメンテナンス不要
● 独自の配置固定機構
● 容易に取り付けが可能
● ダイレクト追跡と指向性コントロール
● 優れた耐久負荷能力、抜群の安定感

仕様:
● 直径:102mm
● 軸幅: 36.4mm
● プレート枚数: 2
● ローラー個数:18
● ローラーベアリングの材質:ボールベアリング
● ローラーの直径: 19mm
● 重量: 320g
● 負荷上限: 20kg

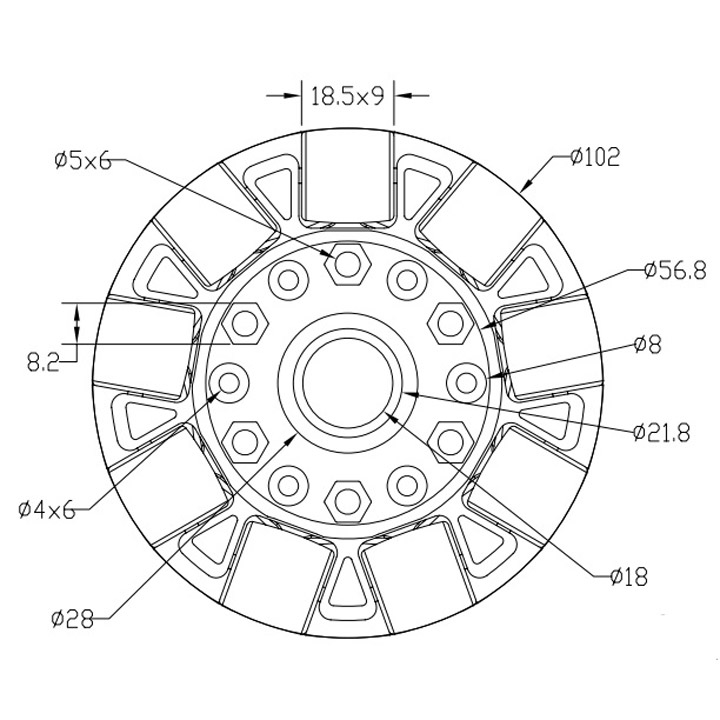

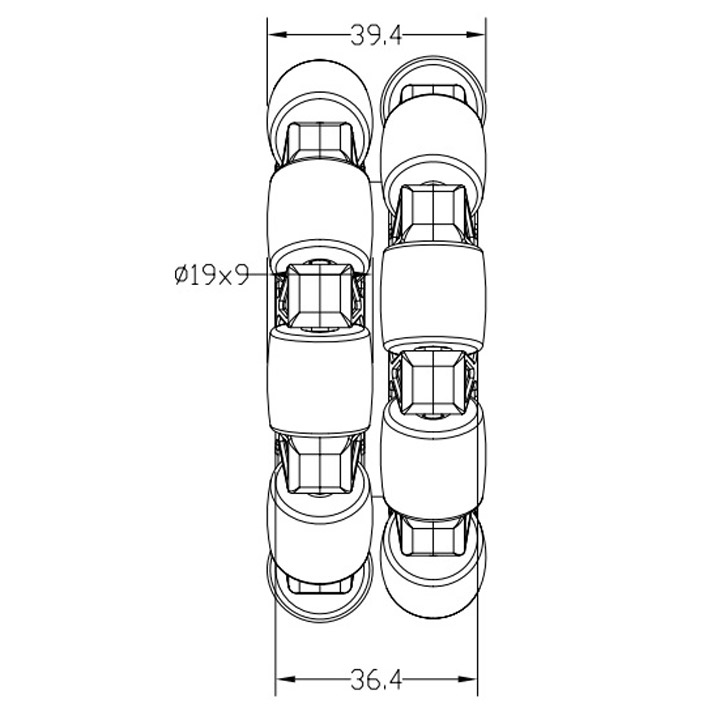

寸法については下記画像をご確認下さい。



JANコード:4562179395999



■モーターとの結合について

こちらのオムニホイール・メカナムホイールをモーターにつなげる為のハブも販売しております。
お客様の仕様に合わせてお選びください。
8mmキーハブ (18024)
10mmキーハブ (18025)
12mm キーハブ(18017)
16mmキーハブ (18026)
オムニ・メカナムホイール用6mmハブ (18007)
オムニ・メカナムホイール用8mmハブ (18008)
オムニ・メカナムホイール用10mmハブ (18009)
オムニ・メカナムホイール用12mmハブ (18010)
オムニ・メカナムホイール用16mmハブ (18012)
6mmスペーサー(キーハブ) (18032)
8mmスペーサー(キーハブ) (18033)
10mmスペーサー(キーハブ) (18034)
10mmステンレスキーハブ (18029)
12mmステンレスキーハブ (18030)
16mmステンレスキーハブ (18031)


オムニホイールを使用すると動画のような全方位移動を実現できます。



オムニホイールの配置及び回転方向による移動特性は下記のようになります。

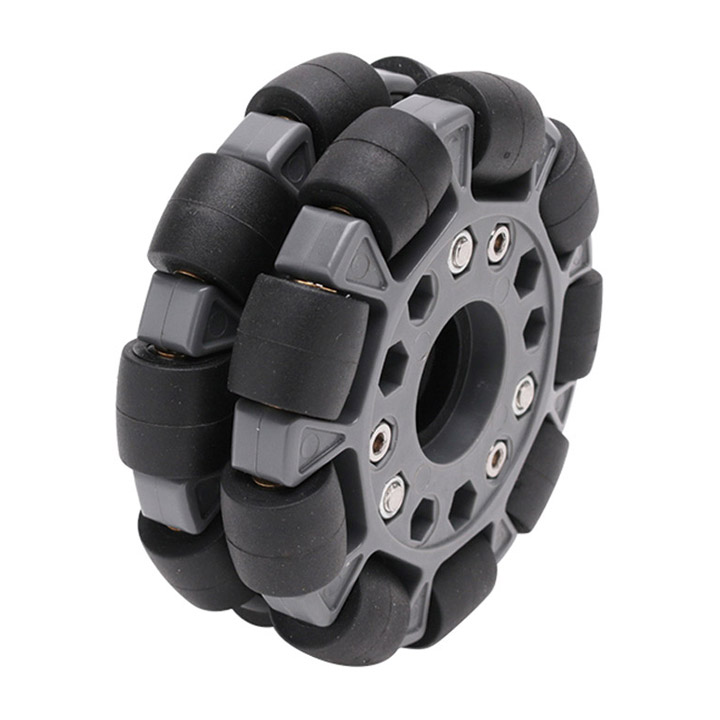

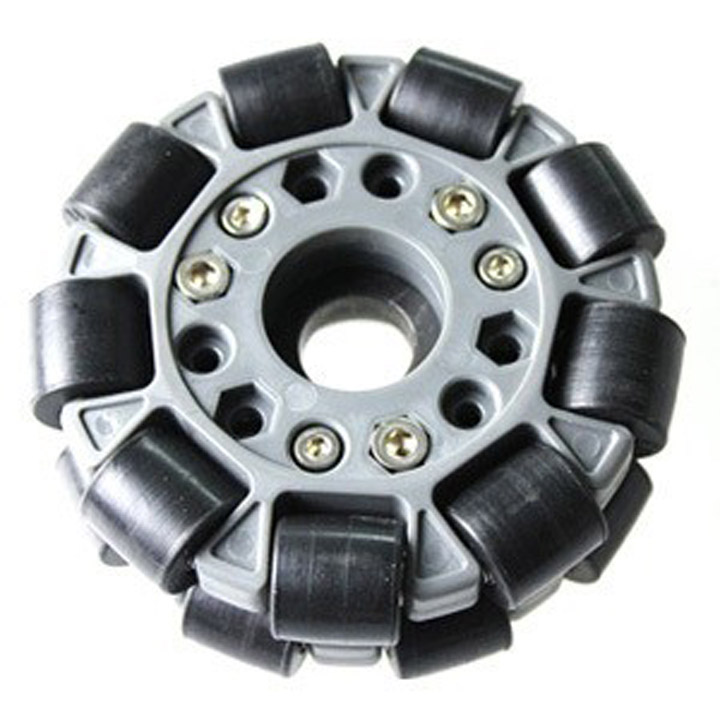

外観

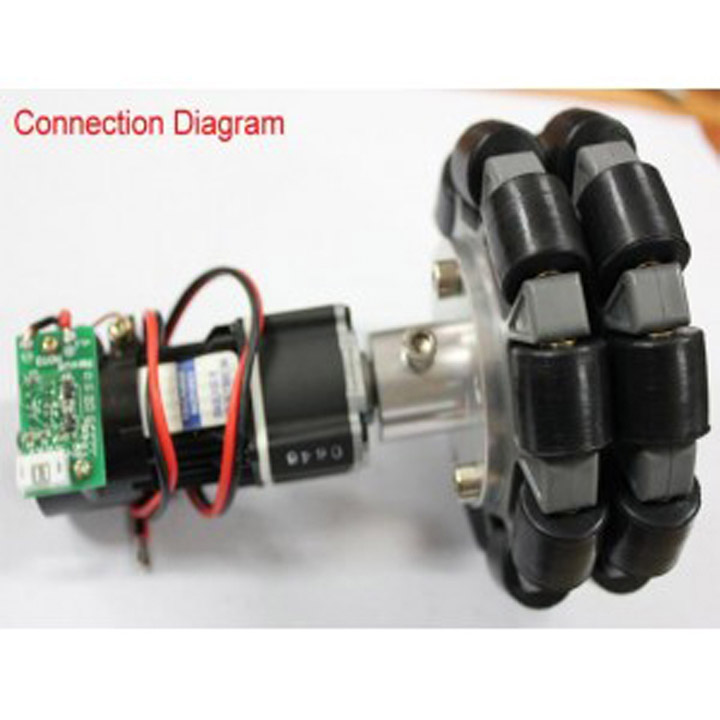

ロボットへの取付例







■オムニホイール一覧表

下記のリンクよりオムニホイールの一覧表をご覧いただけます。
またシャフトに取り付けるための取り付けハブとの適合表にもなっています。

Nexus製オムニホイール一覧表



※ 商品の仕様、外観などは予告なく変更される場合があります。
(商品写真と実物とで、基板の色などが違うことがございます)
製品の性能に支障はございません。あらかじめご了承ください。

※大量発注も承っております。価格・納期については下記アドレスまでご相談ください。
