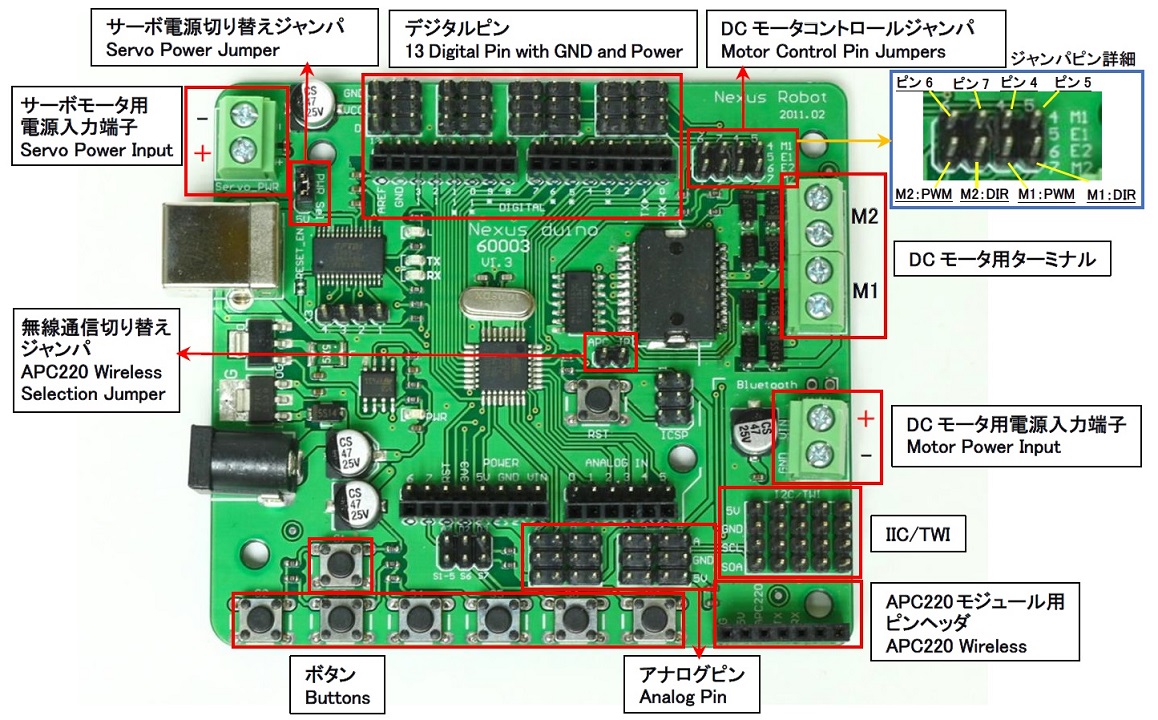

本商品はArduino168をベースにしたNexus社製Arduino328マイクロコントローラボードです。
14本のデジタル入力／出力ピン(このうち6本はPWM出力として使えます)と8本のアナログ入力、1個の16MHzクリスタル発振器、1個のUSBコネクタ、1個のパワージャック、
1個のICSPヘッダーと1個のリセットボタンによって構成されます。
マイクロコントローラをサポートするのに必要な機能を全て装備しています。
USBケーブル１本で容易にパソコンに接続でき、AC-DCアダプタやバッテリ１つのみで電源装置としても使用可能なとても便利なコントローラボードです。
互換対象
- Arduino Duemilanove プロトタイプシールド
- Arduino I/O シールド
- Arduino LCD シールド
- Arduino モータシールド
- Arduino イーサネットシールド
製品仕様
| マイクロコントローラ | ATmega168 |
|---|
| 作動電圧 | 5V |
|---|
| 入力電圧(推奨) | 7～12V |
|---|
| 入力電圧(可能範囲) | 6～20V |
|---|
| デジタルI/Oピン | 14(このうち6本はPWM出力として使えます) |
|---|
| アナログ入力ピン | 8 |
|---|
| 1I/Oピン毎のDC電流 | 40mA |
|---|
| 3.3Vピン用DC電流 | 50mA |
|---|
| フラッシュメモリー | 32KB(このうち2KBはブートローダ用) |
|---|
| SRAM | 1KB(ATmega168)もしくは2KB(ATmega328) |
|---|
| EEPROM | 512バイト(ATmega168)もしくは1KB(ATmega328) |
|---|
| クロックスピード | 16MHz |
|---|
※製品仕様その他は、予告なく変更する場合がございます。
カタログのダウンロード
※Nexus robot商品につきましての補償対応は初期不良の場合のみとなっております。開発に関するサポート、ご利用上での破損についての対応は受け付けておりません。
