254mm ステンレスメカナムホイール(左) (14141L)(旧14139)

23,047円(税込)

  • モデル: 4562179396903
  • メーカー: Nexus robot

カートに入れる:


(2)

 通販とヴイストン ロボットセンターにて好評発売中です。

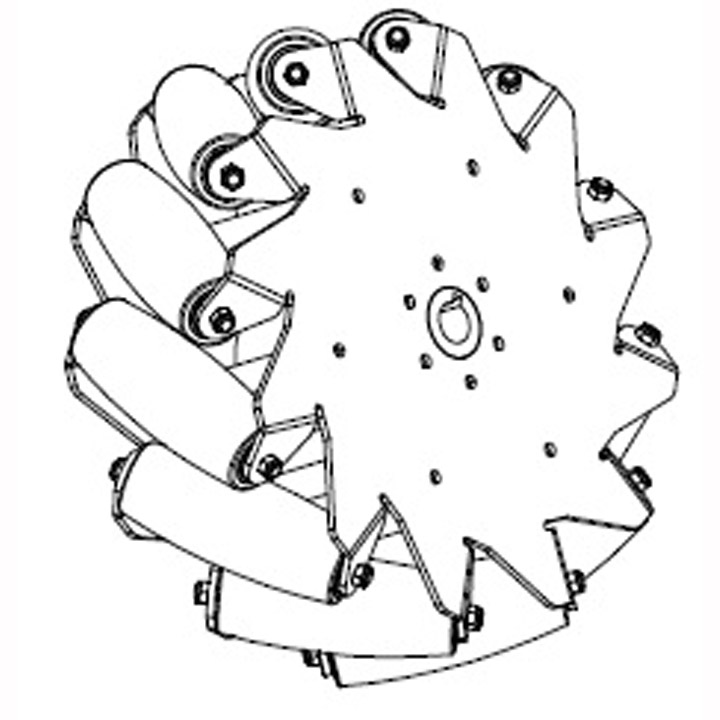

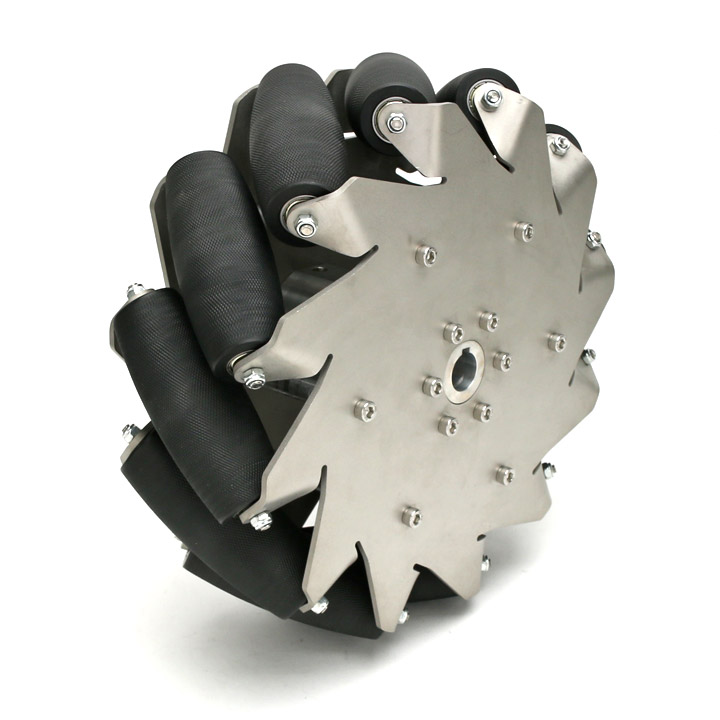

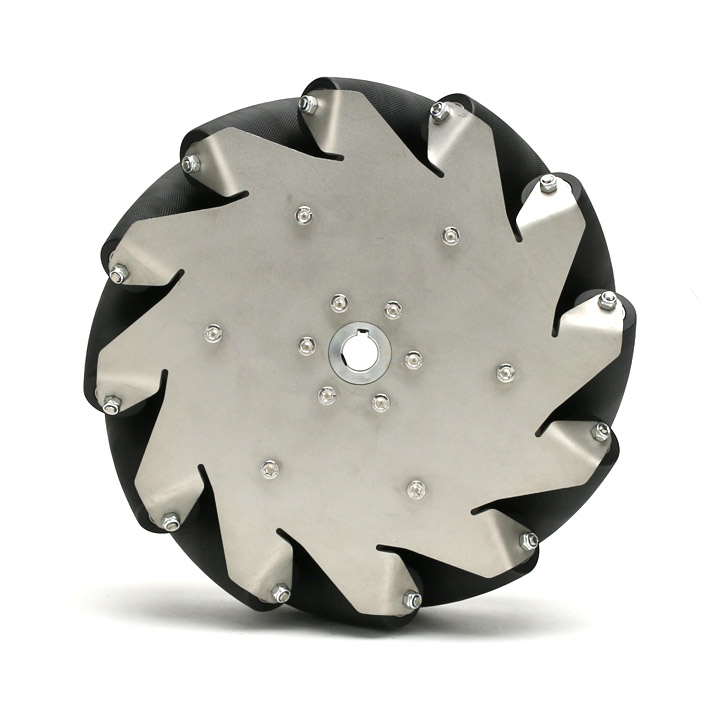

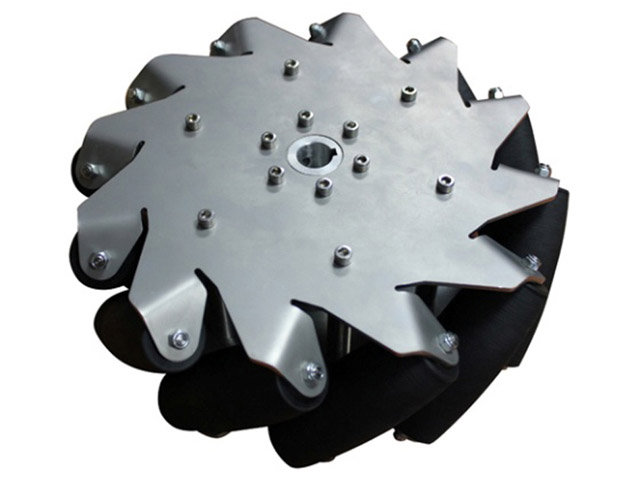

本商品は高負荷にも耐えられる254mmステンレス製メカナムホイールです。

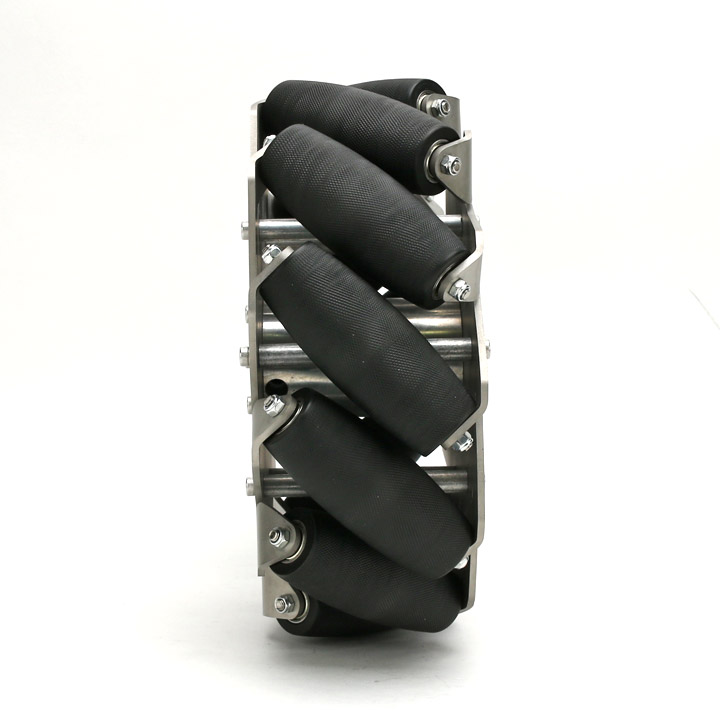

1個のホイールに12個のナイロン製ローラーが装着されており、車輪に対して45°の角度で固定されています。
従来のホイール同様に前後の移動はもちろん、さらにスピンによる前後軸の方向逆転作用を利用し横移動も可能となります。
ローラー部はアルミ製軸とブラックナイロンを組み合わせたもので、これらの軸とローラーは二枚の厚いステンレスプレートに挟まれサンドイッチ構造になっています。
ローラーの材質はブラックナイロンですが、メカナムホイール本体はステンレス構造であるため、アルミ製メカナムホイールより優れた負荷能力を持ちます。

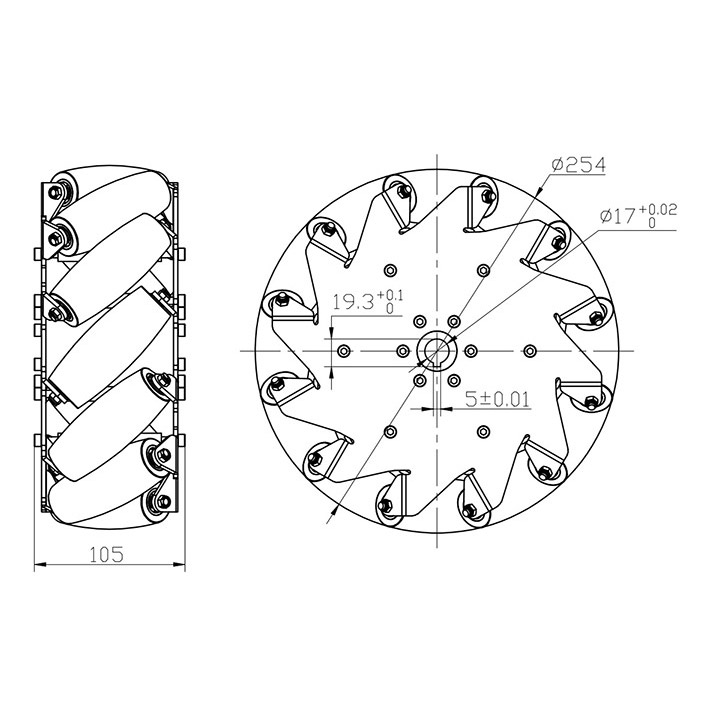

仕様:
● 直径: 254mm
● 幅: 95mm
● 軸穴径: 17mm
● 重量: 4.2kg
● 負荷重量: 60kg
● ローラー個数: 12
● ローラーの材質: ナイロン
● プレート枚数: 2
● 本体材質: スチール
● ローラーの長さ: 92mm
● ローラーの直径: 38.2mm



JANコード:4562179396903

こちらのオムニホイール・メカナムホイールをモーターにつなげる為のハブも販売しております。
お客様の仕様に合わせてお選びください。
8mmキーハブ (18024)
10mmキーハブ (18025)
12mm キーハブ(18017)
16mmキーハブ (18026)
オムニ・メカナムホイール用6mmハブ (18007)
オムニ・メカナムホイール用8mmハブ (18008)
オムニ・メカナムホイール用10mmハブ (18009)
オムニ・メカナムホイール用12mmハブ (18010)
オムニ・メカナムホイール用16mmハブ (18012)
6mmスペーサー(キーハブ) (18032)
8mmスペーサー(キーハブ) (18033)
10mmスペーサー(キーハブ) (18034)
10mmステンレスキーハブ (18029)
12mmステンレスキーハブ (18030)
16mmステンレスキーハブ (18031)


メカナムホイールを使用すると動画のような全方位移動を実現できます。







メカナムホイールの配置及び回転方向による移動特性は下記をご参考下さい。




こちらの商品は右×2個、左×2個の4個セットが御座います。

254mm ステンレスメカナムホイール4コセット (14141)






■メカナムホイール一覧表

下記のリンクよりメカナムホイールの一覧表をご覧いただけます。
またシャフトに取り付けるための取り付けハブとの適合表にもなっています。

Nexus製メカナムホイール一覧表



※ 商品の仕様、外観などは予告なく変更される場合があります。
(商品写真と実物とで、基板の色などが違うことがございます)
製品の性能に支障はございません。あらかじめご了承ください。

※大量発注も承っております。価格・納期については下記アドレスまでご相談ください。
