RS304MD-FF [00400021-1]

4,104円(税込)

  • モデル: 4513886015847
  • メーカー: FUTABA(双葉電子工業)

カートに入れる:

 通販とヴイストン ロボットセンターにて好評発売中です。


※こちらの商品は外箱、取扱説明書無しの「バルク版」のお取り扱いがございます。
→ RS304MD-FF バルク版のご購入はこちら

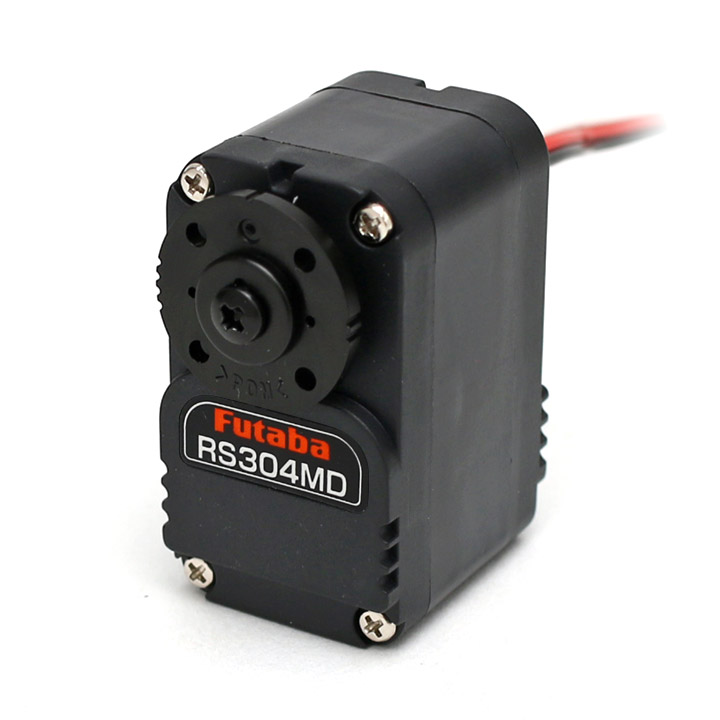

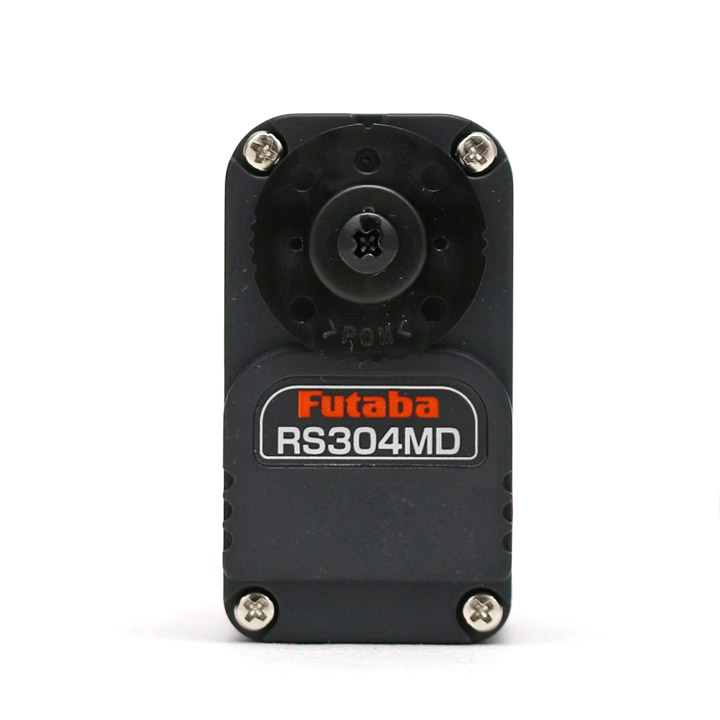

 「RS304MD-FF」は、双葉電子工業製のTTLコマンド方式、PWM方式の両方に対応したロボット用サーボです。
デアゴスティーニ・ジャパンの「週刊ロボゼロ(ROBO-XERO)」で製作するロボットの補修用などにもおすすめです。

 寸 法:35.8mm×19.6mm×25.0mm
 重量:21g
 トルク:5.0kg-cm(7.4V時)
 スピード:0.16sec/60°(7.4V時)
 電源電圧:4.8V〜7.4V
 可動範囲:300°
 制御方式:TTLコマンド方式(最大230.4kbps)/PWM方式(560〜2480μs)





■システム構成/接続例
RSC-U485 (USBシリアル変換機) 8,640円(税込)
BA2082 TB-RV71EH-7.4V/3W 4,536円(税込)
BC0079 RV71EH用電源コネクタ付ケーブル 432円(税込)
BB0131 CC-E3P3-300 1,026円(税込)
BB0132 TB-22PP 864円(税込)


■RPU-10を用いた接続
RPU-10 (ロボット用プロセッシングユニット)

16,200円(税込)
RPU-10を使用する場合は、RSC-U485を使用する場合の接続と同様の接続構成となります。(RSC-U485がRPU-10に置き換わるだけです)
PCとRPU-10はRPU-10に付属のRS232C接続ケーブルにより接続されます。
PCにRS232Cポートが無い場合は、市販のUSB-RS232C変換器をご利用ください
(機器によってはご使用になれないUSB-RS232C変換器もあります。
USB-RS232C変換器の詳細については各製品のメーカーにお問合せください)


■Arduinoからコマンド方式サーボを制御

Arduinoについて、メーカーよりコマンド方式サーボを制御した例が紹介されています。
※下記はメーカーページへのリンクです。

サンプルプログラム(29.18KB)
接続例:RS485コマンド方式サーボ(28.04KB)
接続例:TTLコマンド方式サーボ(22.41KB)

※Arduinoの開発環境はver.1.0.2 、Arduino UNO R3にて動作を確認しています。
※本資料はあくまで作例であり、内容・動作についての保証は致しかねます。
