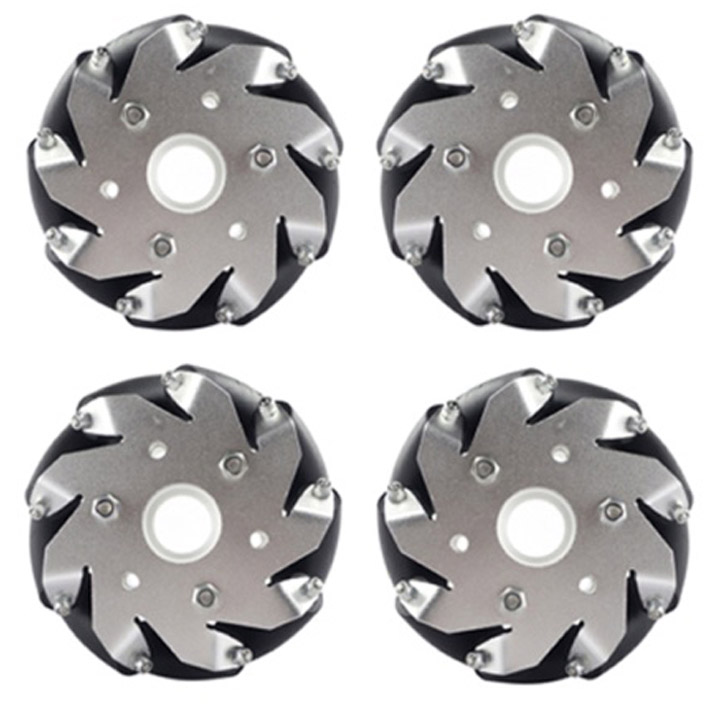

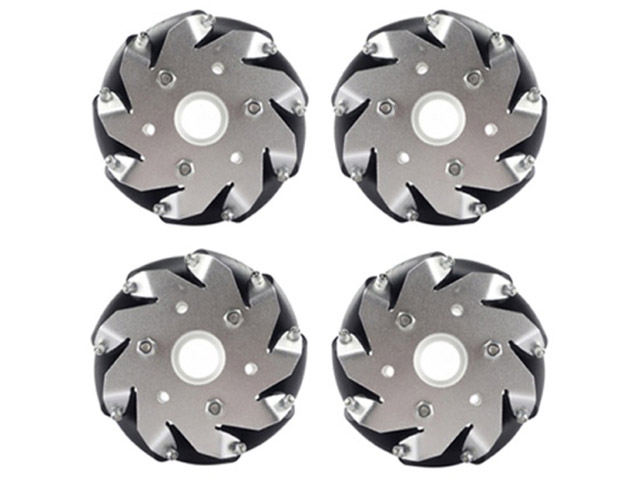

100mmアルミメカナムホイール4個セット(ベーシック) (14162)

8,577円(税込)

  • モデル: 4562179399744
  • メーカー: Nexus robot

カートに入れる:

【セット内容】

 ・[14160]100mmアルミメカナムホイール(ベーシック左) [4562179399720] ×2
 ・[14161]100mmアルミメカナムホイール(ベーシック)右 [4562179399737] ×2


 通販とヴイストン ロボットセンターにて好評発売中です。


本商品は品番14160と14161が各2個ずつがセットになっています。
回転軸に対し45°の角度で取り付けられた9個のローラーは独立して動きます。
ステアリングの取付なしで、前後左右、斜め、回転移動がホイールの回転のみで可能です。
4輪駆動での運用が基本となります。

品番14094と違い、ローラーの両端に樹脂製部品を使用する事で、低価格化を実現しました。


特徴:
● コンパクトサイズ
● 優れた負荷能力
● 高効率の全方位移動が可能

仕様:
● ホイールの個数:4
● 各ホイールの直径:100mm
● 各ホイールの幅:50mm
● 軸穴径:18mm
● 重量:400g x 4
● 負荷重量:(1個につき)15kg
● ローラー個数:9
● ローラーの材質:外部:ポリエチレン、内部:PP
● プレート枚数:2
● 本体の材質:アルミ合金
● スペーサの材質:ナイロン
● ローラーの長さ:19mm


付属品(ホイール1個につき):
●ハブ固定用ビス×6(3本×2セット)

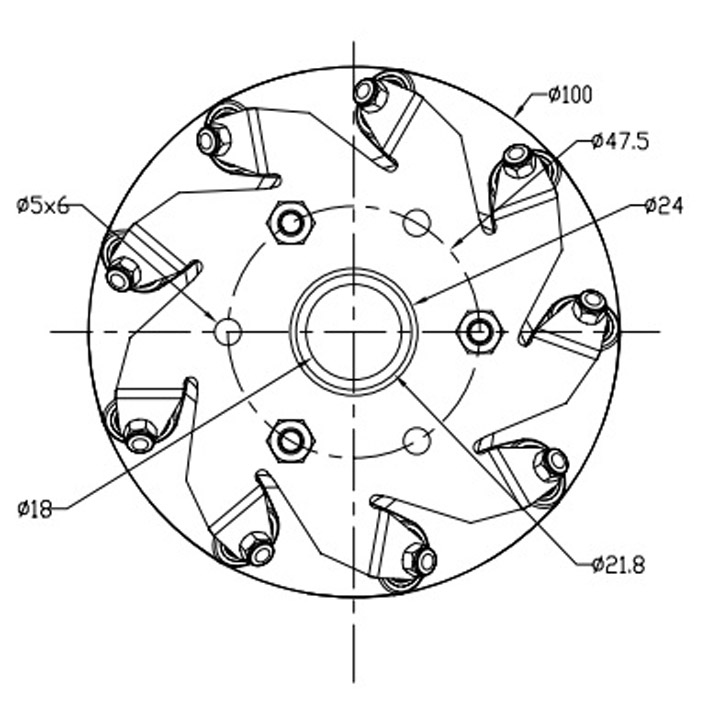

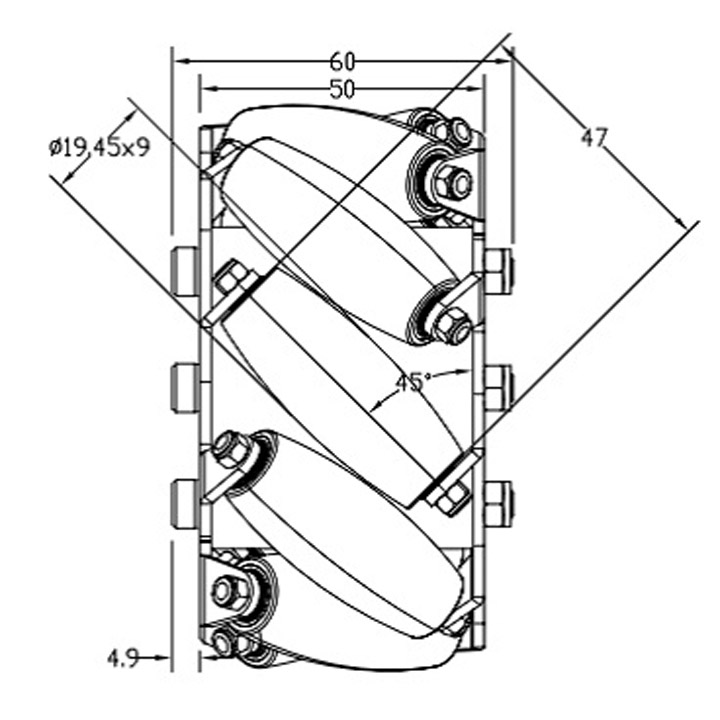

寸法については下記画像をご確認下さい。



JANコード:4562179399744

こちらのオムニホイール・メカナムホイールをモーターにつなげる為のハブも販売しております。
お客様の仕様に合わせてお選びください。
8mmキーハブ (18024)
10mmキーハブ (18025)
12mm キーハブ(18017)
16mmキーハブ (18026)
オムニ・メカナムホイール用6mmハブ (18007)
オムニ・メカナムホイール用8mmハブ (18008)
オムニ・メカナムホイール用10mmハブ (18009)
オムニ・メカナムホイール用12mmハブ (18010)
オムニ・メカナムホイール用16mmハブ (18012)
6mmスペーサー(キーハブ) (18032)
8mmスペーサー(キーハブ) (18033)
10mmスペーサー(キーハブ) (18034)
10mmステンレスキーハブ (18029)
12mmステンレスキーハブ (18030)
16mmステンレスキーハブ (18031)


メカナムホイールを使用すると動画のような全方位移動を実現できます。







メカナムホイールの配置及び回転方向による移動特性は下記をご参考下さい。




■メカナムホイール一覧表

下記のリンクよりメカナムホイールの一覧表をご覧いただけます。
またシャフトに取り付けるための取り付けハブとの適合表にもなっています。

Nexus製メカナムホイール一覧表



※ 商品の仕様、外観などは予告なく変更される場合があります。
(商品写真と実物とで、基板の色などが違うことがございます)
製品の性能に支障はございません。あらかじめご了承ください。
