4WD100mmメカナムホイールロボット学習セット (10009)
  • 4WD100mmメカナムホイールロボット学習セット (10009)
  • 4WD100mmメカナムホイールロボット学習セット (10009)
  • 4WD100mmメカナムホイールロボット学習セット (10009)

4WD100mmメカナムホイールロボット学習セット (10009)

モデル:4562179395869

メーカー: Nexus robot

100,155円(税込)
付与ポイント:1001pt

在庫数: 2点

ロボット導入時にご活用いただける日本語マニュアルをご用意いたしました。

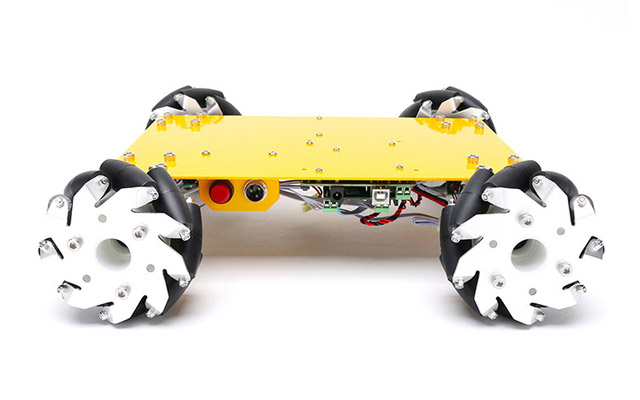

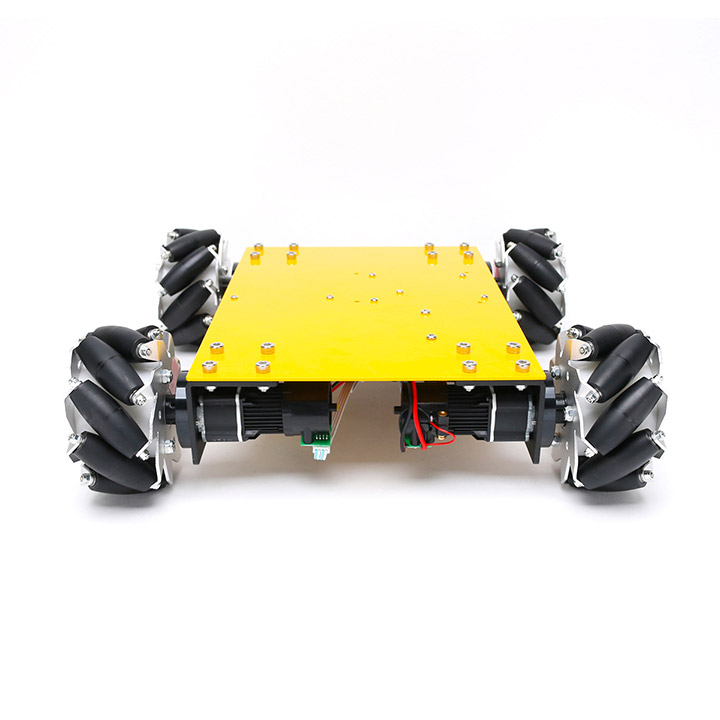

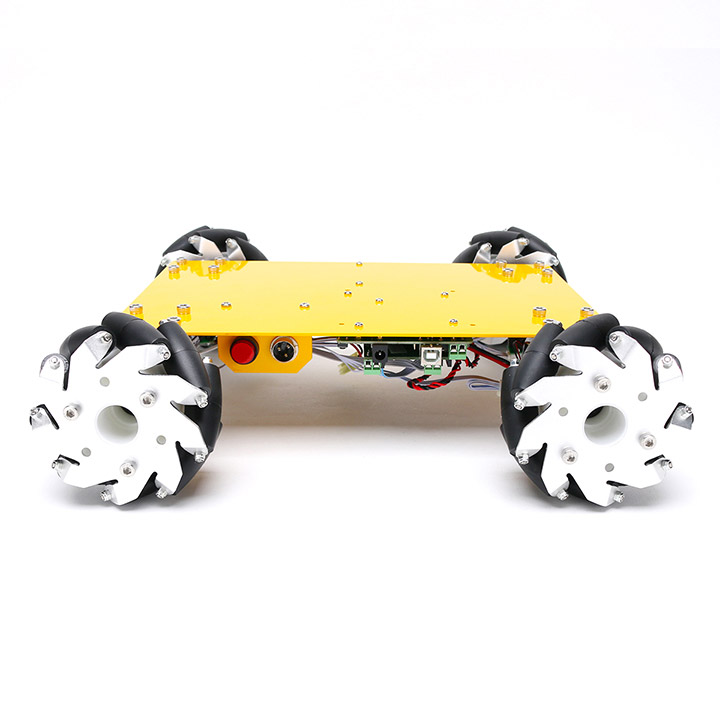

4輪駆動メカナムホイール台車ロボット

ホビーユーザー、学生向けの四輪駆動メカナムホイール学習ロボットセット

シンプルな構成で価格を抑えた、メカナムホイールロボットです。センサー類の搭載がないシンプルな構成となっているため、メカナムホイールの制御に特化して学ぶことができます。
エンコーダ付きDCモーターを搭載しておりますので、メカナムホイールに欠かせない回転数の制御はもちろん可能です。メカナムホイール制御の入門用としてのご活用がお勧めです。

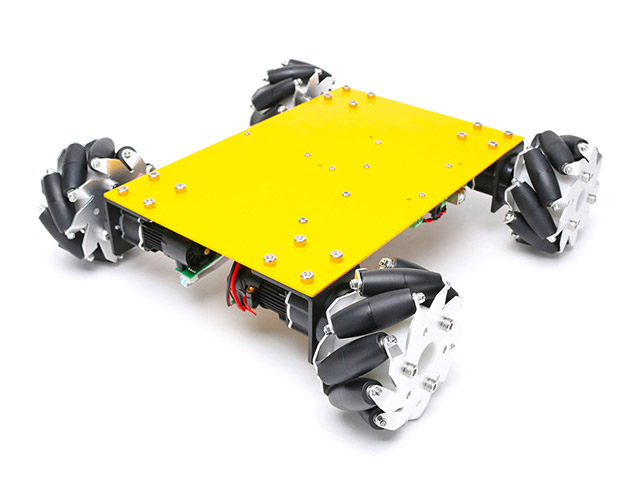

4輪駆動メカナムホイール台車ロボット

4輪駆動メカナムホイールを搭載

各車輪の回転方向や速度を変えることであらゆる方向へ安定した移動ができます。4輪を同時に同方向へ回転させることによって前進・後退ができ、左右を逆方向へ回転することで旋回、前後を逆回転することで横向きに移動することができます。
3輪タイプと比較して、4つの駆動輪を搭載することにより、動作時・静止時の車体安定性の向上を実現しました。

Arduino互換ボード

Arduino互換ボードとIO拡張ボードを搭載

14本のデジタル入力/出力ピン(このうち6本はPWM出力として使えます)と8本のアナログ入力、1個の16 MHz クリスタル発振器、1個のUSBコネクター、1個のパワージャック、1個のICSPヘッダーと1個のリセットボタンを搭載したArduino互換ボードを搭載しております。
マイクロコントローラーをサポートするのに必要な機能を全て装備しています。このボードによりC、C++でのプログラミングが可能となっています。

プログラミングソフトウェア_ArduinoIDE

開発環境は無償で利用可能な「Arduino IDE」

Arduino(アルディーノ/アルドゥイーノ)はオープンソースのハードウェアとして開発されているため、世界中で公開されている膨大な量のサンプルコードを利用し、簡単にプログラムすることが可能です。本商品もArduino互換ボードを採用しておりますので、無償で利用可能なArduinoIDEを用いてのプログラミングが可能です。まずはご購入後にダウンロード可能なサンプルプログラムを参考に、様々な応用をお試しください。
※プログラムの内容や改変などについてのサポートは付属しておりません。

日本語マニュアルあります

日本語マニュアルをご用意

本商品をご利用の際は、英語マニュアルをご参照いただく形となっておりましたが、この度、ご利用にあたっての導入部分を日本語訳した日本語マニュアルをご用意いたしました。
導入にあたり不明な点を日本語にてカバーしておりますので、安心して初期のセットアップに取り組んでいただけます。
日本語マニュアルはヴイストン ロボットショップにてご購入いただいたものにのみ付属しております。

※あくまで初期導入部分に限らせていただいております。詳細なプログラムの内容などは英語マニュアルをご参照ください。

ダウンロードページはこちら(商品に同梱のID、パスワードが必要です)

主な特徴

  • アルミ合金製の本体
  • エンコーダ式DCモーター付き
  • C、C++でのプログラミングが可能

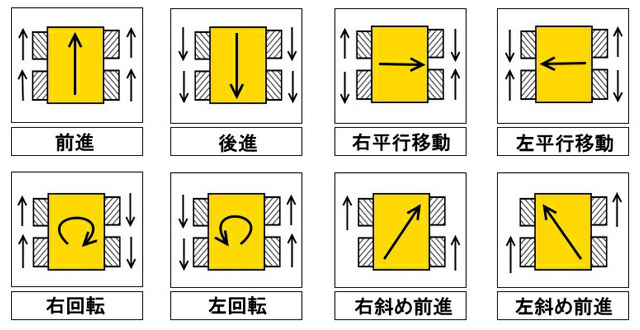

回転方向による移動特性

メカナムホイール移動方向
搬送ロボット利用イメージ

重量物搬送の利用イメージ

搬送ロボットの研究用途にも活用できるように、本体の天板に重量物などを置くことが可能です。
※負荷重量は目安です。動作を保障するもではありません。

パーツリスト

バッテリーのコネクターは外れた状態が基本です。動作前にコネクターの接続を行なってください。


Vstone公式YouTubeチャンネル

YouTubeチャンネルにて、弊社製品を題材とした解説動画や活用動画などを配信しております。 毎週配信を目標に取り組んでおりますので、動画をお楽しみ頂けましたらチャンネル登録・高評価をお願いします!!

Vstoneチャンネルはこちら


【再生リスト】

Nexus robot サンプル動作

台車ロボット【解説・開発】

製品仕様

サイズ215(W)×300(D)×100(H)[mm]
重量約3.8kg
負荷重量5kg
速度0.6m/s
モーター動力17W
モーター12V エンコーダ式DCモーター
電源12V Ni-Mh バッテリー

モーター仕様

型式Faulhaber 12V DCコアレスモーター
動力17W
非負荷時速度8100RPM/minute
定格回転数120RPM/minute
直径30mm
長さ42mm
総長さ85mm
シャフトの直径6mm
シャフトの長さ35mm
非負荷時の電流75mA
負荷電流1400mA
ギアボックス比率64:1
ロックドロータートルク50Kg・cm
連続トルク17kg・cm

エンコーダ仕様

型式光学式
エンコーダ位相AB
エンコーダ解像度12CPR

CPUボード仕様

マイクロコントローラーATmega168
作動電圧5V
入力電圧 (推奨)7-12V
入力電圧(可能範囲)6-20V
デジタルI/O ピン14 (6本はPWM出力として利用可)
アナログ入力ピン8
DC電流40mA(I/Oピン)、50mA(3.3Vピン)
フラッシュメモリー32 KB(2KBはブートローダ用)
SRAM1KB(ATmega168) または 2KB(ATmega328)
EEPROM512バイト(ATmega168)もしくは1KB(ATmega328)
クロックスピード16 MHz

※製品仕様その他は、予告なく変更する場合がございます。

各種ダウンロード

※サンプルソースのダウンロードには購入時に同梱のID、パスワードが必要です。
※本商品のマニュアルは全て英語表記となります。
※プログラムを書き込む際にエラーが発生する場合はこちらをご確認ください。
※Nexus robot商品につきましての補償対応は初期不良の場合のみとなっております。開発に関するサポート、ご利用上での破損についての対応は受け付けておりません。

【関連商品】

各種ホイール部品はこちらからご確認いただけます。※PC専用画面

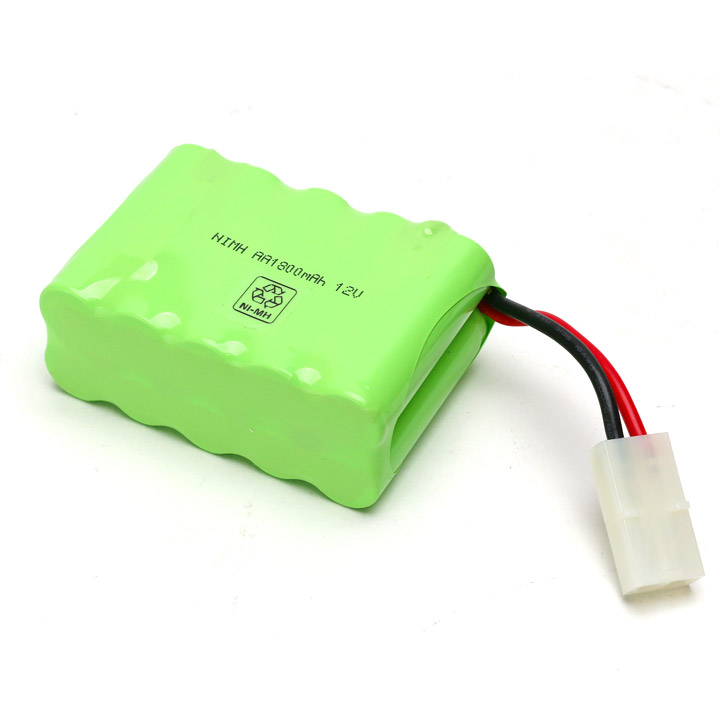

予備バッテリーにどうぞ

よくあるご質問(FAQ)

プログラムに使うソフトは?
ArduinoIDEをご利用ください。無料でダウンロードできます。
ダウンロードページ
マニュアル、サンプルコードのダウンロードができない
商品に同梱されている用紙に記載されているIDおよびパスワードをご入力下さい。
なお、ID及びパスワードが記載された用紙が無いもしくは紛失された場合、お手数ですがご購入日及びご注文番号を明記の上、ロボットショップ宛までメールにてご連絡下さい。
日本語のマニュアルはないですか?
初期導入部分に限りますが、日本語マニュアルをご用意しました。
プログラムの詳細については英語マニュアルをご確認ください。
プログラムの書き込みができない、書き込み時に「avrdude: stk500_getsync(): not in sync: resp=0x1c」のエラーが出る
RS485通信を有効にしたままですと、USB通信に影響を及ぼし、正常にプログラムの書き込みが行えません。こちらの画像をご参考頂き、一部ジャンパピンを外してプログラムを書き込んで下さい。
超音波センサーが複数同時に使用できない
超音波センサーのアドレスが全て同一に書き換わっている可能性があります。マニュアルのP23を参考に一つづつアドレスの書き換えを実施してください。
センサーの追加などはできますか?
Arduino互換ボードを搭載しておりますので、センサーの追加などの拡張は可能です。ただし拡張などに関わるサポートは弊社では行なっておりませんので、お客様ご自身での開発が必要です。
無線コントローラーなどは使えますか?
Arduino互換ボードを搭載しておりますので、拡張は可能です。ただし拡張などに関わるサポートは弊社では行なっておりませんので、お客様ご自身での開発が必要です。
動かし方を教えてほしい
初期不良以外のサポートは付属しておりません。お客様ご自身でマニュアルやサンプルコード、Arduinoに関わる書籍などをご確認の上ご対応お願いいたします。
ロボットに搭載されているボードの回路図を入手したい
申し訳ございませんが現在回路図の提供は行なっておりません。
防水機能は備わっていますか?
備わっておりません。
