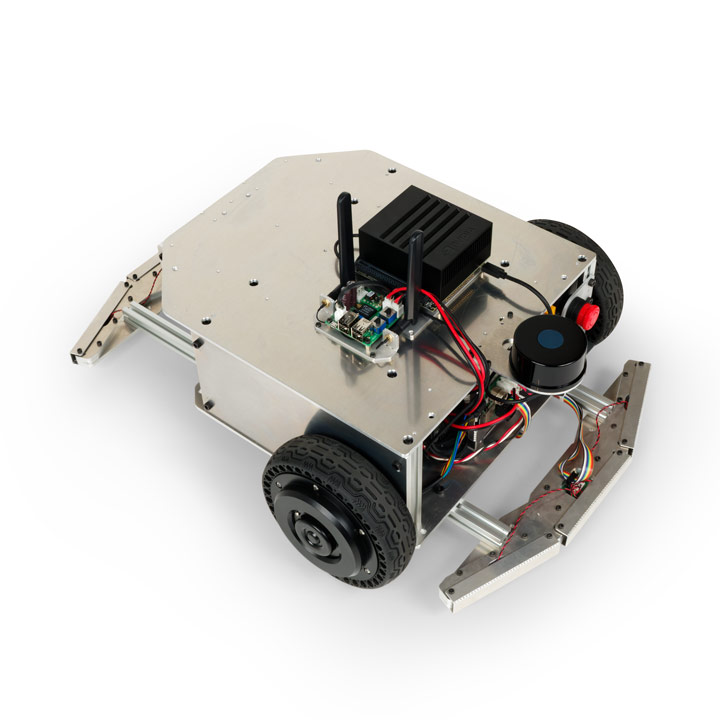

01インホイールモーター採用、可搬重量120kgの メガローバーF120A

メガローバーF120Aは、研究開発用台車ロボットの大型モデル「メガローバーF120」の後継機種です。可搬重量約120kgを実現した筐体と、ArduinoIDE対応、ROS1対応といった特徴はそのままに、ダイレクトドライブのインホイールモーターを採用することで、従来よりもさらなる静音化を実現しました。

LiDAR（LRF）オプションやバンパーオプションなど、様々なオプション機器の取り付けにも対応しており、多岐にわたる運用シーンに合わせた柔軟なカスタマイズが可能です。メニュー化されたオプション機器を選択するのみで注文できるため、必要なカスタマイズが施された機体を迅速に入手することが可能となりました。

弊社では、研究開発用台車ロボットとして可搬重量約40kgの「メガローバーVer.3.0」および「メカナムローバーVer.3.0」を中核モデルとしつつ、可搬重量をさらに増加させた大型モデルという位置づけにて、本製品「メガローバーF120A」をラインナップいたします。多彩な研究・開発プロジェクトに合わせた車輪構造、耐荷重性能を選択することができ、自動搬送やロボットの自律制御、オートメーション化の基礎研究などの分野において、実用も見据えた本格的な開発・実装を可能とします。

製品のご購入はこちら
ROSによる制御に対応

本製品はROS 1およびROS 2メッセージ通信に対応しており、ROSが動作するデバイスとWi-FiまたはUSBケーブルで接続することで、rosserialもしくはmicro-ROSを用いたROSのメッセージ通信が可能です。
サンプルファームウェアでは、geometry_msgs/Twist型もしくはgeometry_msgs/msg/Twist型を使って、ROSから台車ロボットに対して移動速度指令値を送信したり、台車ロボットから現在速度やバッテリー電圧を取得したりすることが可能です。また、ユーザーの手によってファームウェアを変更することで、上記の他にも任意のメッセージを送受信することが可能です。
なお、ROSを動作させるデバイスは別途ご用意いただく必要があります。弊社で推奨するデバイスの動作環境は次の通りです（本製品に含まれないライブラリーなどのセットアップが追加で必要になる場合があります）。

※本製品に含まれないライブラリーなどのセットアップが追加で必要になる場合があります。

【ROS 2使用時の推奨動作環境】
OSUbuntu 22.04
ROSROS 2 Humble
CPUIntelR CoreTM Ultra 5 125H Processor
RAM32GB
ストレージM.2 SSD 256GB
グラフィックIntelR ArcTM GPU

※上記条件を満たしていても、相性などにより、正常に動作しない場合があります。
※仮想環境は、タイムラグにより安全な制御が行えない場合があり、推奨しておりません。

ROS 2で使用可能なサンプルパッケージを提供

ROS 2環境で使用可能なサンプルパッケージは、主に以下のものを提供しています。
なお、機材の設定状況や動作環境によっては、サンプルが意図通り動作しない場合があります。その場合、個別環境に合わせた設定などが必要ですが、パラメーターの調整はユーザー独自の開発にあたり、弊社からのサポートの対象外です。

【主なサンプルパッケージ一覧】

  • キーボードからの操作
  • マウスからの操作
  • 走行速度情報をオドメトリに変換
  • 変換したオドメトリを機体のモデルファイルと共にrviz2に表示
  • SLAMによる地図作成（SLAM Toolbox使用）
  • SLAMによる地図作成（gmapping使用）
  • 経路計画、追従および障害物回避を行う自律移動（Nav2使用）

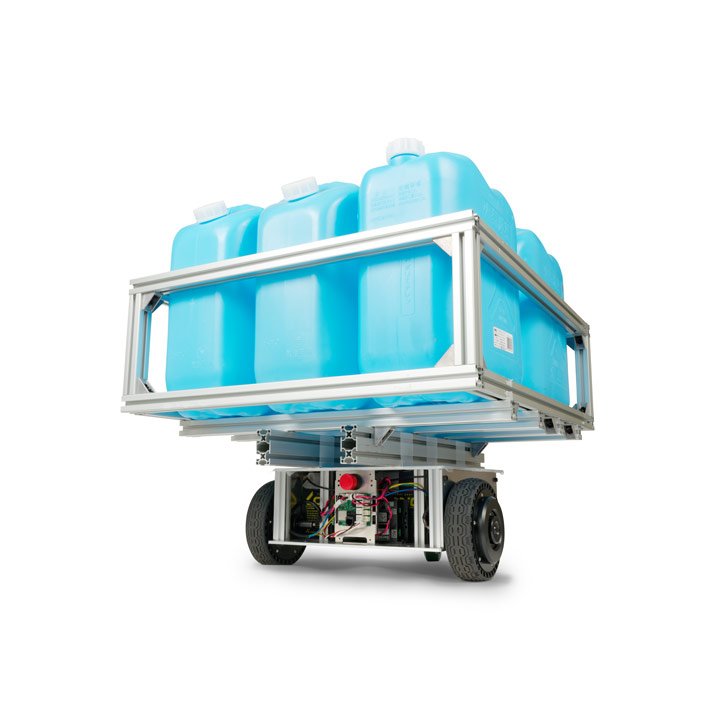

可搬重量約120kgを実現

メガローバーF120Aは、大型のホイールやモーターを搭載することにより、旧来のモデルと同様に約120kgの可搬重量を実現しています。様々なセンサーやデバイスを搭載するシステムであっても、余裕をもって積載することができます。

※本製品は乗用を意図して設計されたものではありません。また、大型の機体のため、開発や運用には十分な注意をお願いいたします。

二輪駆動の大型台車ロボット

メガローバーF120Aは二輪駆動に後部キャスターを加えた車輪構成となっています。通常車輪の制御であるため、前後移動、左右旋回などの挙動が周囲からも理解しやすく、耐久性や静粛性といった点でも有利となっています。大型の機体でありながら、最高速度は実測値で1.6m/sを達成しており、様々な研究、開発用途に対応することができます。車輪の横滑りが発生しにくいなど、実運用における安定性を見込めることも特徴です。

ダイレクトドライブモーターを採用した静音構造

昨今の自律制御台車ロボットは、その用途において音声認識や周辺音量の計測などが必要となる場面も多く、台車ロボットそのものが静粛に動作することが求められています。本製品では、車輪の駆動にダイレクトドライブ方式のモーターを採用することにより、旧製品と比較し動作音を低減しています。

有線 / 無線接続による制御が可能

メガローバーF120Aは、Wi-Fiによる無線通信と有線のUSBシリアル通信に対応しています。指定のコマンドを用いることで、PCやタブレットなど、様々なデバイスから制御することが可能です。

また、ゲームパッド型無線コントローラーが付属するため、PC等を接続しなくても本体を無線操縦することができます。アナログスティックを使用して、前後へ移動、回転させることもでき、動作確認のための手動操縦、非常時の操作手段等として使用可能です

Arduino IDEでプログラム可能

本製品に搭載されている制御ボード「VS-WRC058」には、ESP32-WROOM-32マイコンが搭載されており、Arduino IDEを用いて制御プログラムを作成することができます。サンプルコードはArduinoライブラリーの形で製品に付属し提供されますので、ユーザー自身の手でファームウェアのカスタマイズを実施することも可能です。

※VS-WRC058をArduino IDEを用いてプログラミングする場合、Arduino IDE 1.8.13以上が動作する環境が必要です。

拡張しやすいアルミフレームを採用

本製品の本体フレームはアルミ部材にて構成されています。十分な強度を持つと同時に加工が容易なので、ユーザー自身の手で、様々な拡張を容易に行うことができます。上部天板に取り付け穴を開けて部品を追加すること等も可能で、研究・開発の推進に欠かせない自由な拡張性をもたらします。

非常停止スイッチを標準搭載

本製品には、従来のモデルで別売オプションであった「非常停止スイッチ」を標準搭載しています。また、非常停止スイッチの取り付けられた側を台車ロボットの「前」とするか「後ろ」とするかについては、配線あるいはプログラムを変更することで切り替えが可能です。実運用の状況や、追加する拡張機器の搭載状況などに応じ、ユーザー側で入れ替えて使用することを想定しています。

多彩なオプション品に対応

メガローバーF120Aは、旧製品と同様に数多くのオプション品に対応しています。用途に合わせたセンサーや構成部品を追加することが可能で、多様な研究・開発分野にて、大型の研究開発用台車ロボットの可搬性や走行能力を存分に活用することができます。

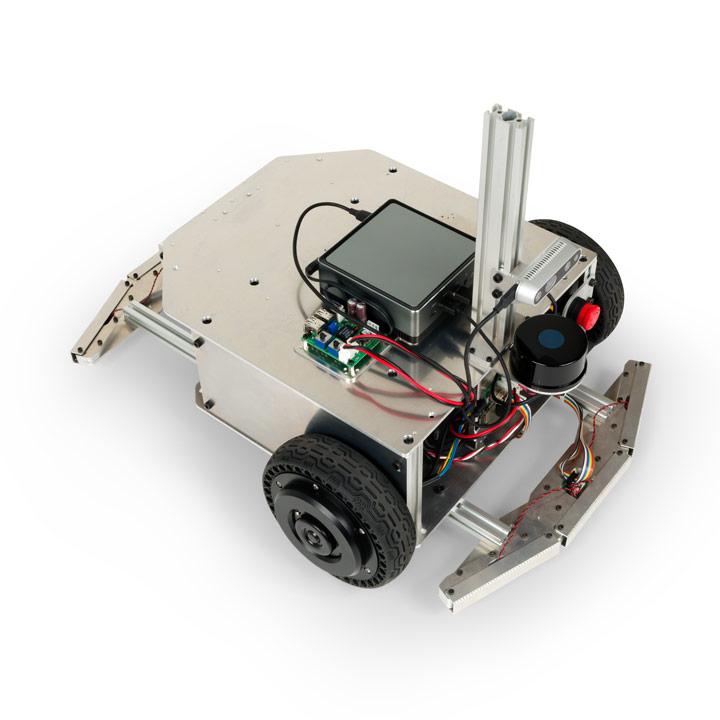

拡張機器搭載例
（バンパーオプション（前・後）、LRFオプションTG30、デプスカメラオプション、拡張機器用電源基板オプションVS-WRC054、ROS PCオプションを搭載）

02製品仕様

製品名メガローバーF120A
サイズW481.8×D468×H190.5(mm)
本体重量約33kg
最高速度（実測値）1.6m/s
積載重量約120kg
本体材質アルミニウム
バッテリー24Vシール鉛バッテリー 624Wh
駆動方式二輪駆動、後部キャスター×1
タイヤ直径170mm
モーターBLDCモーター 150W×2
制御基板VS-WRC058
ROS対応ROS 1およびROS 2に対応
SDKVS-WRC058用 Arduinoライブラリー、ROSパッケージ
収録サンプル [Arduinoライブラリ]
・車輪制御
・各種通信機能等
[ROS用サンプルコード]
・ゲームパッドからの操作
・マウス（タッチパッド）からの操作
・SLAM（gmapping）
・SLAM（cartographer）
・navigation
※本製品に含まれないライブラリなどのセットアップが追加で必要になる場合があります。
インターフェースUSBシリアル、Wi-Fi（IEEE802.11b/11g/11n）
付属品充電器、無線操縦用ゲームパッド型コントローラー
ご購入はこちらメガローバーF120A

※本製品は屋内専用です。屋外での使用は想定しておりません。
また、製品の仕様は予告なく変更となる場合があります。

↑ページトップへ

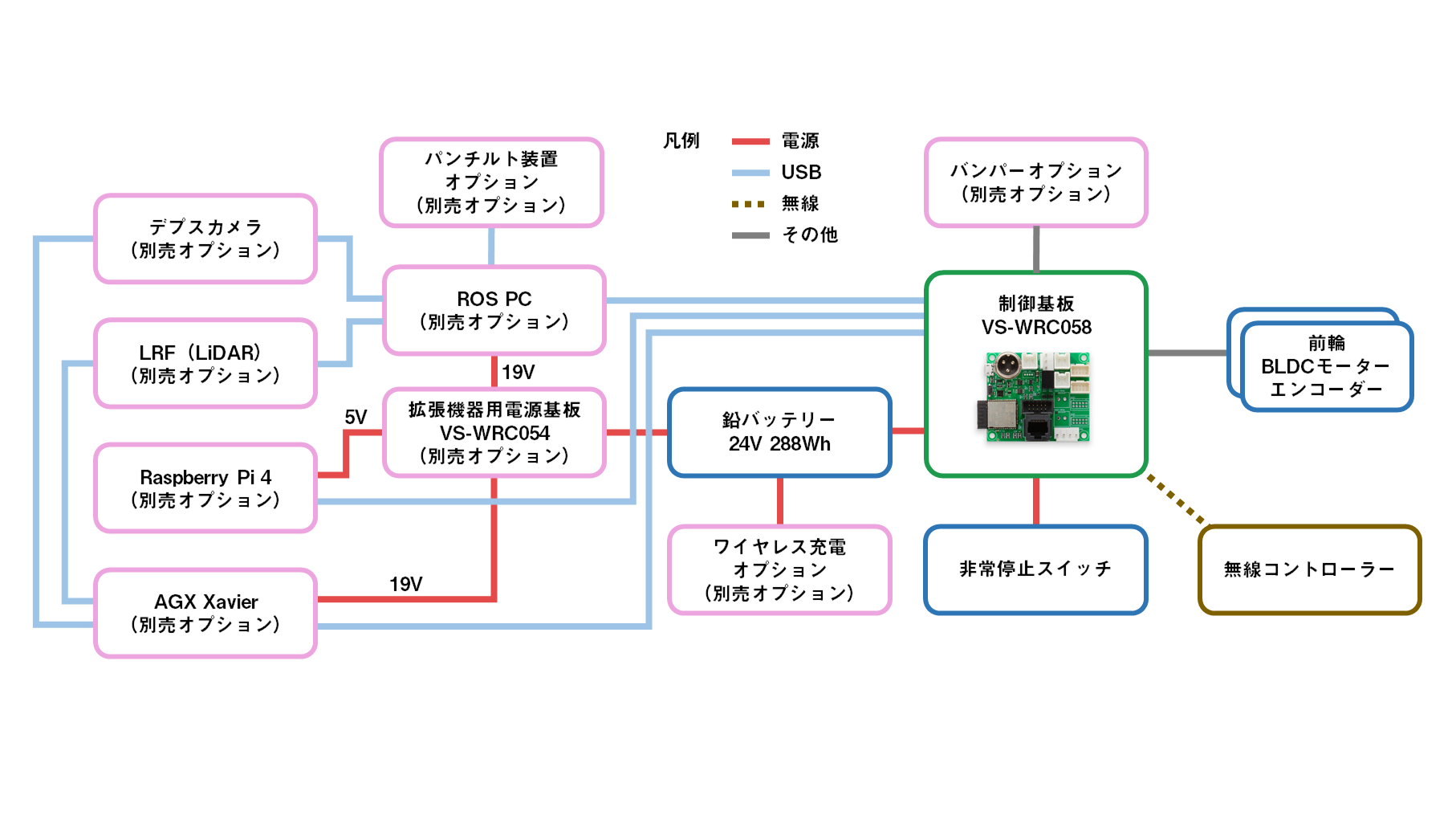

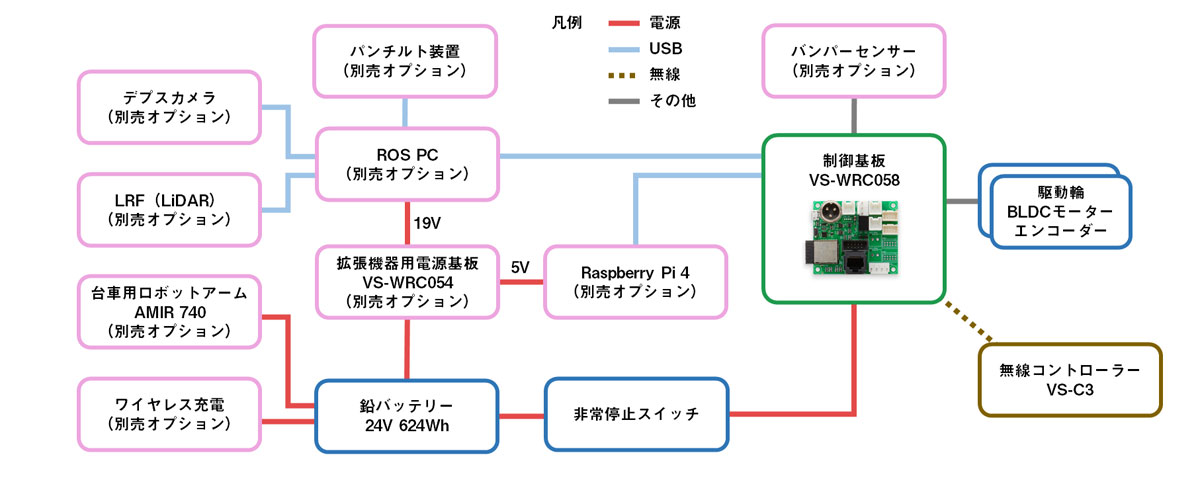

03ハードウェア構成

メガローバーF120A

メガローバーF120A

※VS-WRC058には、複数のホストと同時に通信する機能はありません。
※LRF（LiDAR）とデプスカメラは、Raspberry Pi 4に接続することも可能です。
