01静音性が向上した ROS対応 4WDSローバー X40A

4WDSローバー X40Aは、四輪それぞれに独立したステアリング軸を搭載し、通常の車輪でありながら全方位への移動を実現した研究開発用台車ロボットです。「メガローバーVer.3.0」に代表される弊社製のROS対応研究開発用台車ロボットのラインナップ中でも、特に静粛性と制御性に優れており、「動作音を極限まで低減しつつ、高い位置決め精度を得たい」など、高度なサービスロボットや特殊環境での搬送ロボットの研究・開発用途に適しています。

従来モデルである「4WDSローバーVer2.1」と比較し、動作音がさらに低減されたほか、移動速度が向上しています。同時に、可搬重量は変わらず約40kgを実現しており、研究開発用台車ロボットとして必要十分な耐荷重性能が得られます。

製品のご購入はこちら
全ての駆動輪に独立したステアリングを搭載（4WDS構造）

4WDSローバー X40Aでは、搭載する四つの駆動輪全てに独立して制御できるステアリング機構を備えています。それぞれの駆動輪の角度や回転速度を適切に制御することで、台車ロボットの向きを変更しないまま前後・左右方向への移動が可能なほか、車輪を横滑りさせることなく超信地旋回（その場旋回）することもできます。また、各車輪にはサスペンション機構を備えており、四輪が正しく路面に接地することで、直進性や制御の正確性が得られます。

オムニホイールやメカナムホイールなど、他の全方向移動用車輪と比較し、車輪そのものがシンプルな構造をしているため、汚れやホコリに強いという点も特徴です。

※本製品は屋内専用です。屋外での使用は想定しておりません。

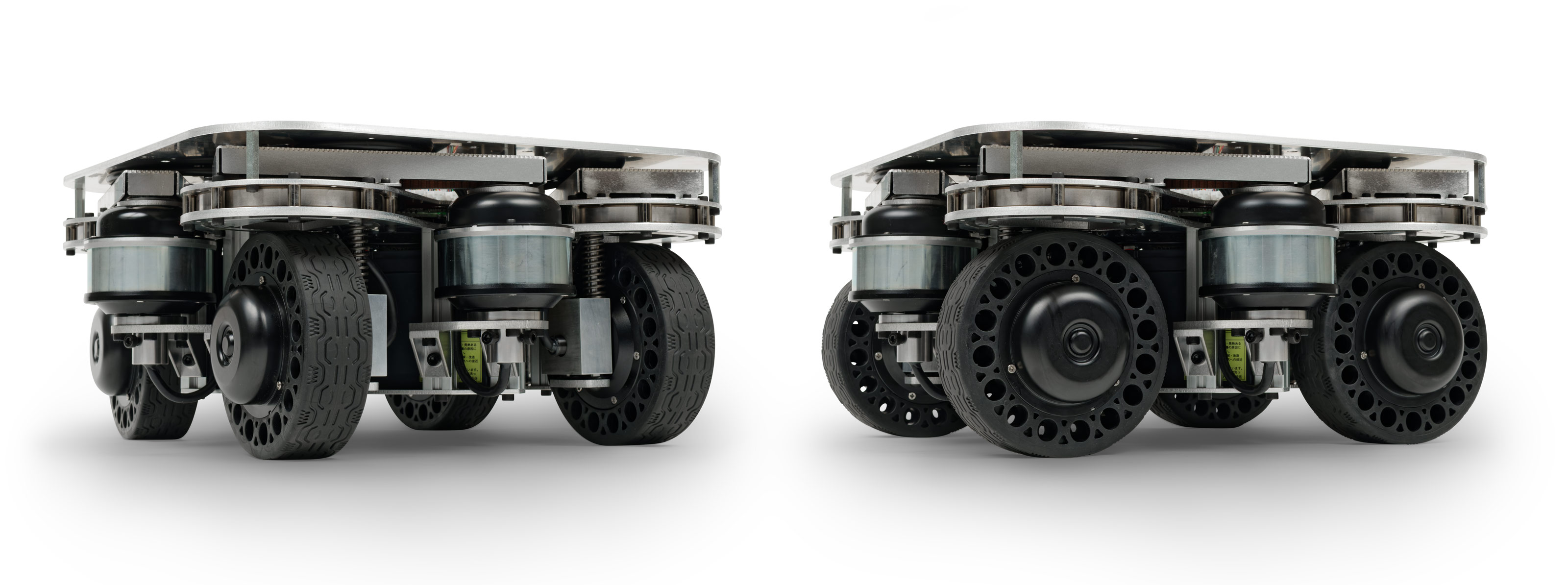

全ての駆動輪に独立したステアリングを搭載
ダイレクトドライブモーターを採用し、さらなる静音化を実現

昨今の自律制御台車ロボットは、その用途において音声認識や音声発話などのヒューマンインタラクションが必要となる場面も多く、台車ロボットそのものが静粛に動作することが強く求められています。

本製品では、車輪の駆動にダイレクトドライブ方式のモーターを採用することにより、旧製品である「4WDSローバーVer2.1」よりもさらに動作音を低減しています。通常車輪を用いる4WDS構造の利点と相まって、理想的な静音台車を実現しています。

複雑な制御を容易に実装可能

四輪独立ステアリング機構で正確な移動を実現するためには、各車輪の角度と速度を適切に制御する必要があります。本製品にはあらかじめ四輪独立ステアリング機構の制御システムが組み込まれているため、ユーザーは並進移動速度と旋回速度を指定するだけで、本製品を自由に走行させることが可能です。移動機構を利用したソリューション全体の開発期間を短縮できるとともに、成果物の価値を向上させることに注力できます。

可搬重量約40kgを実現

4WDSローバー X40Aは、従来モデルからのさらなる静音化を実現しつつ、可搬重量約40kgを実現しています。様々なセンサーやデバイスを搭載するシステムであっても余裕をもって対応でき、研究・開発プロジェクトの自由度を向上させます。

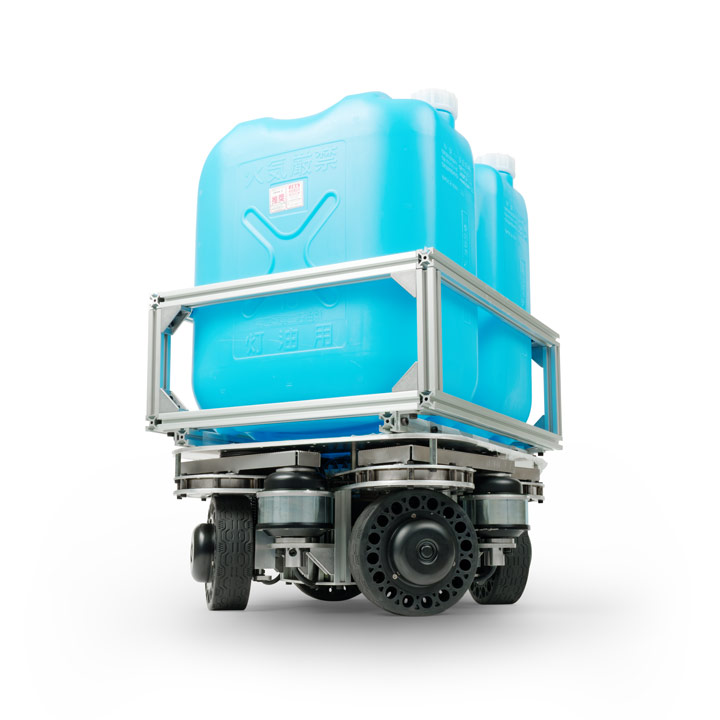

可搬重量約40kgを実現

※本製品は乗用を意図して設計されたものではありません。

有線 / 無線接続による制御が可能

4WDSローバー X40Aは、Wi-Fiによる無線通信と有線のUSBシリアル通信に対応しています。指定のコマンドを用いることで、PCやタブレットなど、様々なデバイスから制御することが可能です。

また、ゲームパッド型無線コントローラーが付属するため、PC等を接続しなくても本体を無線操縦することができます。アナログスティックを使用して、前後へ移動、回転させることもでき、動作確認のための手動操縦、非常時の操作手段等としてお使いいただけます。

Arduino IDEでプログラム可能

本製品に搭載されている制御ボード「VS-WRC058」には、ESP32-WROOM-32マイコンが搭載されており、Arduino IDEを用いて制御プログラムを作成することができます。サンプルコードはArduinoライブラリーの形で製品に付属し提供されますので、ユーザー自身の手でファームウェアのカスタマイズを実施することも可能です。

※VS-WRC058をArduino IDEを用いてプログラミングする場合、Arduino IDE 1.8.13以上が動作する環境が必要です。

拡張しやすいアルミフレームを採用

本製品の本体フレームはアルミ部材にて構成されています。十分な強度を持つと同時に加工が容易なので、ユーザー自身の手で、様々な拡張を容易に行うことができます。上部天板に取り付け穴を開けて部品を追加すること等も可能で、研究・開発の推進に欠かせない自由な拡張性をもたらします。

ROS1による制御に対応

4WDSローバー X40AはROS（ROS1）メッセージ通信に対応しており、ROSが動作するデバイスとWi-FiまたはUSBケーブルで接続することで、rosserialのパッケージを用いたROS1のメッセージ通信が可能です。標準ファームウェアでは、geometry_msgs/Twist型を使って、ROSから4WDSローバーに対して移動速度指令値を送信したり、4WDSローバーから現在速度やバッテリー電圧を取得したりすることが可能です。また、ユーザーの手によってファームウェアを変更することで、上記の他にも任意のメッセージを送受信することが可能です。

なお、ROSを動作させるデバイスは別途ご用意いただく必要があります。弊社で推奨するデバイスの動作環境は次の通りです。

※本製品に含まれないライブラリーなどのセットアップが追加で必要になる場合があります。

【ROS使用時の推奨動作環境】
OSUbuntu18.04 (64bit)Ubuntu20.04 (64bit)
ROSROS MelodicROS Noetic
CPUAMD Ryzen5 3550H
メモリ16GB
ストレージM.2 SSD 250GB
グラフィックRadeon Vega 8 Graphics

※ 上記条件を満たしていても、相性などにより、正常に動作しない場合があります。

※ 仮想環境は、タイムラグにより安全な制御が行えない場合があり、推奨しておりません。

非常停止スイッチを標準搭載し、取り付け位置が変更可能

4WDSローバー X40Aには非常停止スイッチが標準搭載されています。標準状態では本体から張り出したフレームに固定されているため、運用中のスイッチの押下をスムーズに行えます。また、台車ロボットの四辺いずれの場所にも移動させられるほか、用途によっては天板の中央に移動させることも可能です。

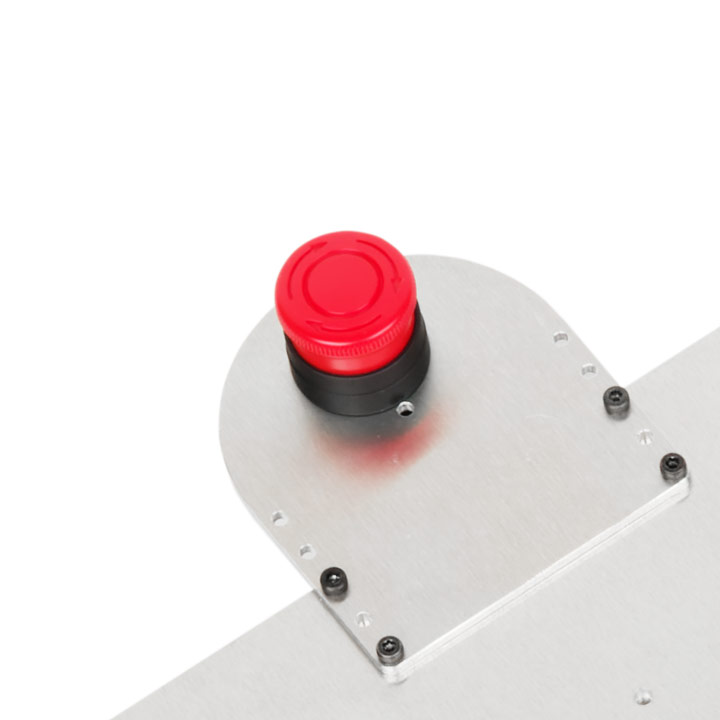

非常停止スイッチを標準搭載
多彩なオプション品に対応

4WDSローバー X40Aは、旧製品と同様に数多くのオプション品に対応しています。用途に合わせたセンサーや構成部品を追加することが可能で、多様な研究・開発分野にて、大型の研究開発用台車ロボットの可搬性や走行能力を存分に活用することができます。

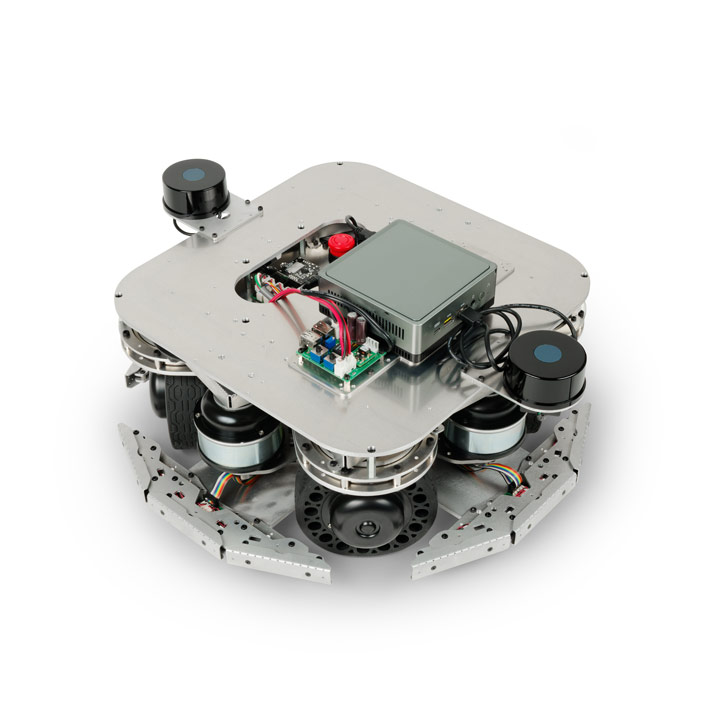

拡張機器搭載例1
（バンパーオプション（全周囲）、LRFオプションTG30（前・後）、拡張機器用電源基板オプションVS-WRC054、ROS PCオプション(UM350)を搭載）

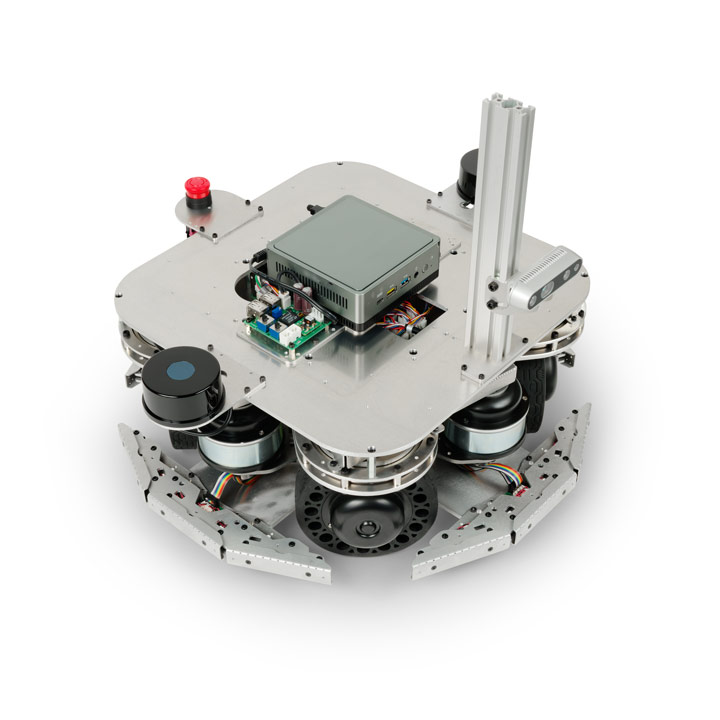

拡張機器搭載例2
（バンパーオプション（全周囲）、LRFオプションTG30（右・左）、デプスカメラオプション、拡張機器用電源基板オプションVS-WRC054、ROS PC（UM350）オプションを搭載）

02製品仕様

製品名
(型番)		 4WDSローバー X40A
サイズW430×D430×H194 (mm)
※車高はサスペンションにより変化
本体重量約28.4kg
最高速度（実測値）1.6m/s
積載重量約40kg
本体材質アルミニウム
バッテリー24Vシール鉛バッテリー 288Wh
駆動方式四輪駆動、独立ステアリング
タイヤ直径140mm
モーターBLDCモーター 40W×8
制御基板VS-WRC058
ROS対応ROS1に対応
SDKVS-WRC058用 Arduinoライブラリー、ROSパッケージ
収録サンプル

※本製品に含まれないライブラリーなどのセットアップが追加で必要になる場合があります

 Arduinoライブラリー
車輪制御 ／ 各種通信機能等
ROS用サンプルコード
ゲームパッドからの操作
マウス（タッチパッド）からの操作
SLAM（gmapping）
navigation
インターフェースUSBシリアル、Wi-Fi（IEEE802.11b/11g/11n）
Bluetooth（Bluetooth Classic、BLE 4.2）
付属品充電器、無線操縦用ゲームパッド型コントローラー
注文時オプション レーザレンジファインダー
バンパーオプション（前後）
拡張機器用電源基板
Raspberry Pi 4B
ワイヤレス充電
ROS PC / ROS PC(UM350)
カメラステー
デプスカメラ
パンチルト装置
リモート制御
ロボットアーム AMIR740
ご購入はこちら 4WDSローバー X40A

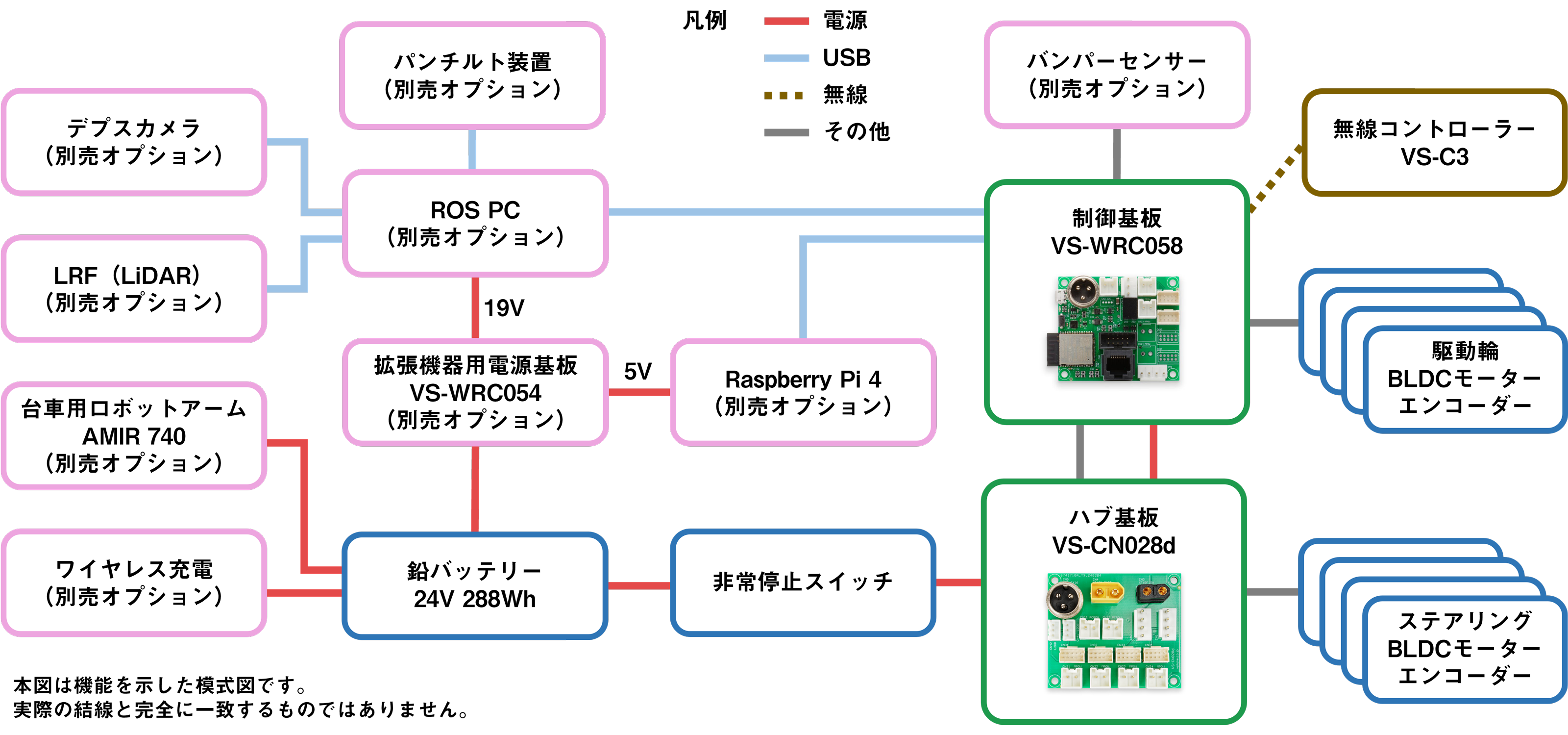

03ハードウェア構成

4WDSローバー X40A

4WDSローバー X40A
※製品の仕様は予告無く変更する場合がございますのでご了承ください
